Esbe серии VTD500
Термостатические клапаны серии VTD500 с возможностью регулировки температуры используются в отводных системах. Температуру отвода можно установить в диапазоне 42—52 °C. При температуре поступающего потока ниже номинальной температуры отведения поток отводится к отверстию A. При температуре поступающего потока выше номинальной температуры отведения поток отводится к отверстию В.
Номенклатура
VTD500
VTD500
VTD500
VTD500

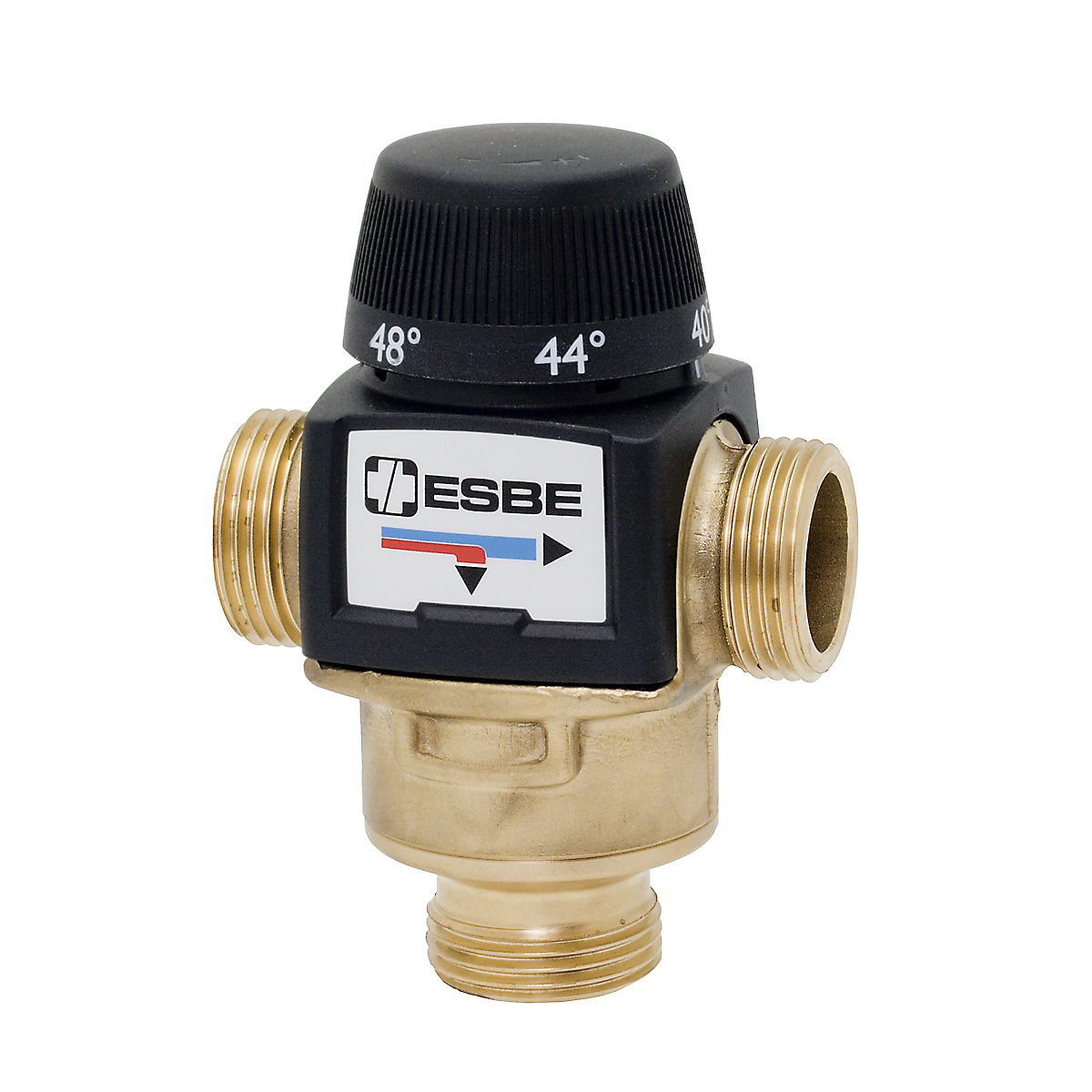

Серия VTD582, наружная резьба
| Артикул | Наименование | Точка переключения °C | KVS | А | B | C | D | Примечание | DN | Соединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3158 01 00 | VTD582 | 42-52 | 2,8 | 84 | 62 | 60 | 56 | --- | 20 | G 1" | €158,19 |

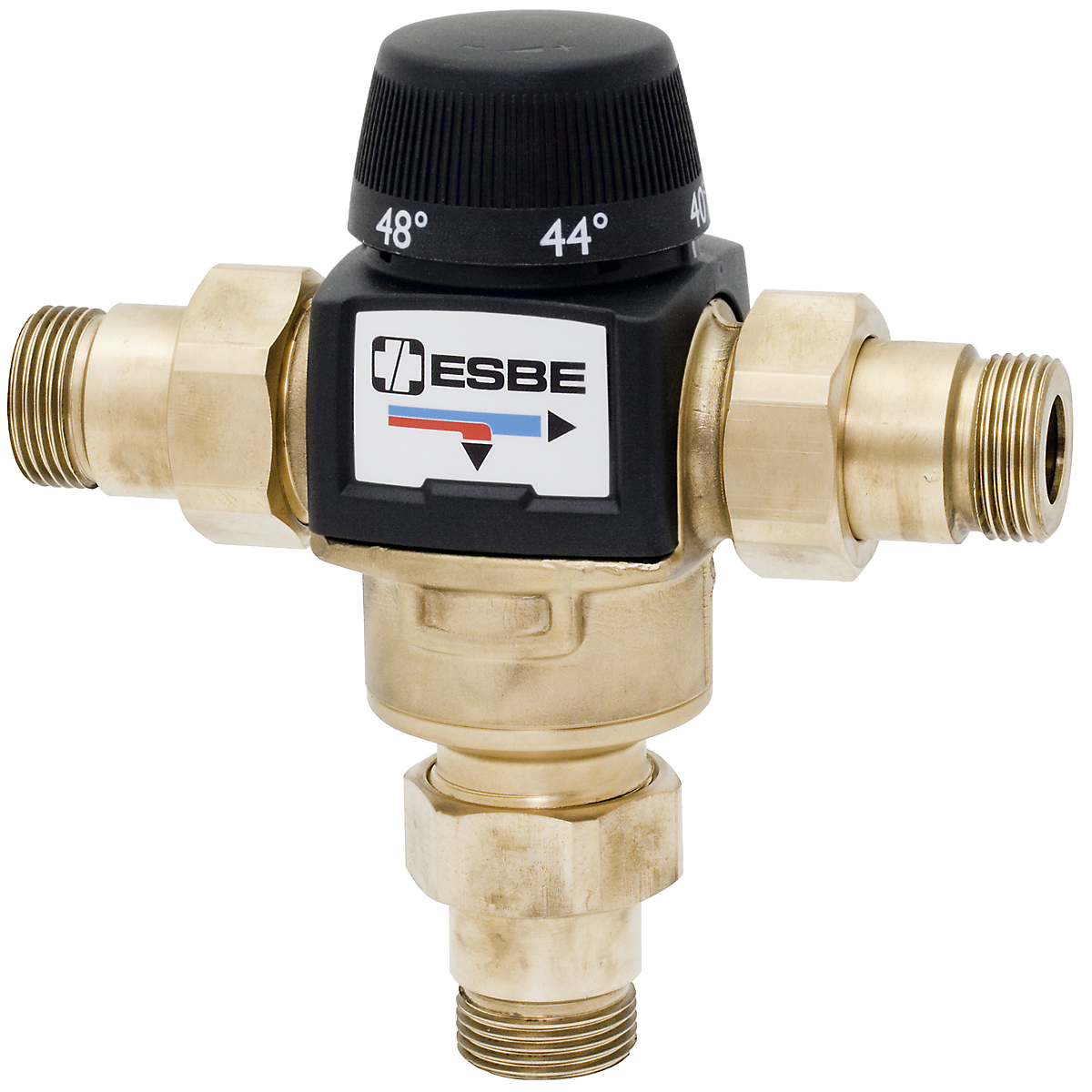

Серия VTD582, с переходниками
| Артикул | Наименование | Точка переключения °C | KVS | А | B | C | D | Примечание | DN | Соединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3158 02 00 | VTD582 | 42-52 | 2,8 | 154 | 97 | 60 | 56 | --- | 20 | R ¾" | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +110 °C
макс. (постоянно): +100 °C
мин.: 0 °C
макс. (постоянно): +100 °C
мин.: 0 °C
Отводной диапазон закрытия,
42-52°C: ± 3 °C
Утечка через закрытый клапан A-AB:
0.5 %
Утечка через закрытый клапан В-AB
2 %
Макс. дифференциальное падение давления
300 кПа
Соединения
Наружная резьба (R): EN 10226-1
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VTD500
