Защита от ошпаривания и легионеллы
Точность регулировки
Подходит для циркуляции горячей воды (HWC)
Esbe серии VTA320, VTA520
Серия VTA320/VTA520 для бытового горячего водоснабжения с функцией защиты от ошпаривания для линейных сфер применения и там, где используются другие устройства контроля температуры в точках водоразбора. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).
Номенклатура

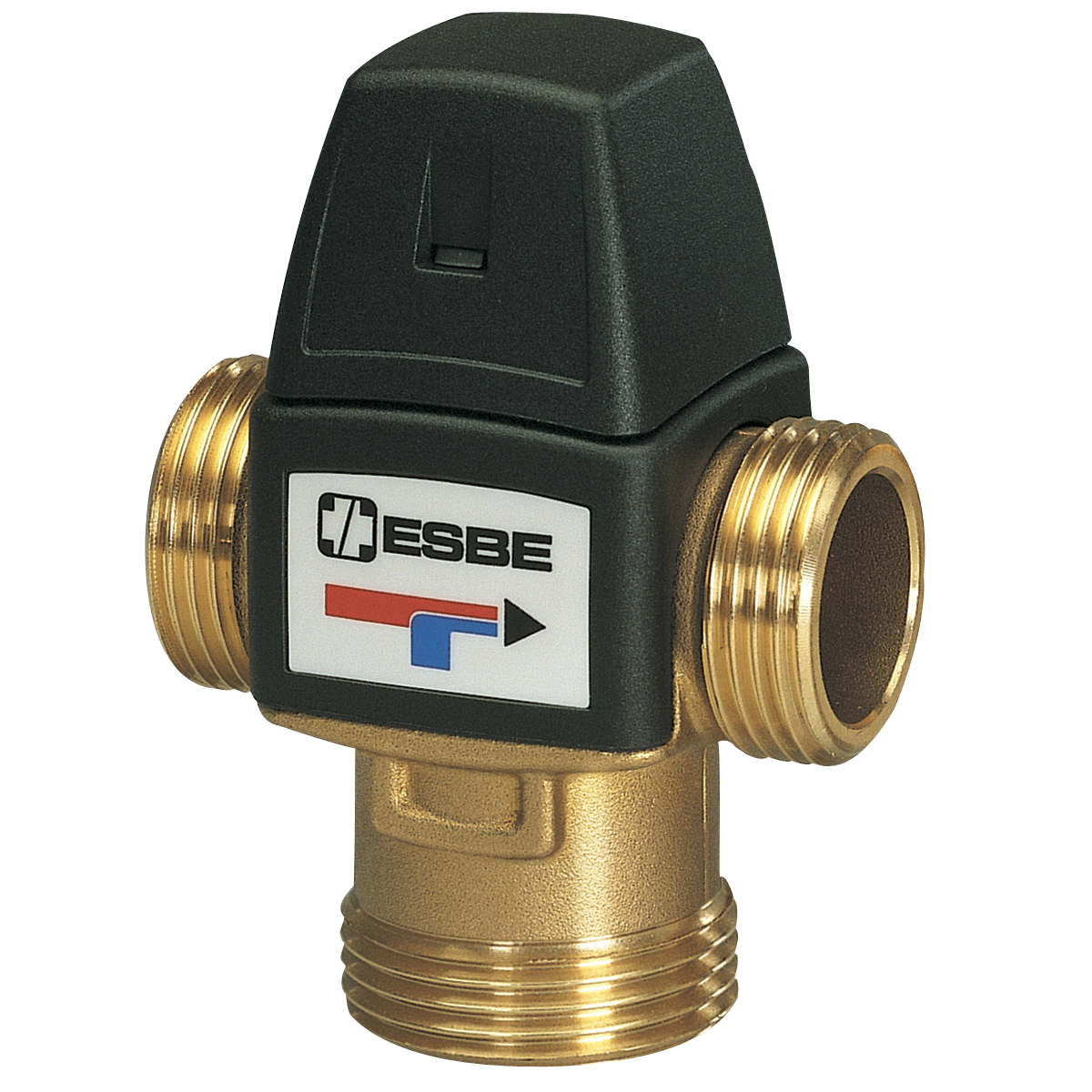

Серии VTA322/VTA522, Наружная резьба

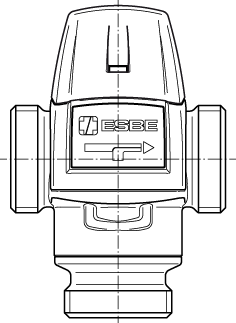

| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Заменяет | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3110 05 00 | VTA322 | 20-43 | 1,5 | 52 | 46 | 70 | 42 | ------ | 474L | G 3/4" | €97,17 |
| 3110 06 00 | VTA322 | 35-60 | 1,5 | 52 | 46 | 70 | 42 | ------ | 471,08 | G 3/4" | €96,02 |
| 3110 09 00 | VTA322 | 20-43 | 1,6 | 52 | 46 | 70 | 42 | ------ | 475L | G 1" | €99,43 |
| 3110 10 00 | VTA322 | 35-60 | 1,6 | 52 | 46 | 70 | 42 | ------ | 475 | G 1" | €91,72 |
| 3110 28 00 | VTA322 | 20-43 | 1,2 | 52 | 46 | 70 | 42 | ------ | 410L | G 1/2" | €93,77 |
| 3110 29 00 | VTA322 | 35-60 | 1,2 | 52 | 46 | 70 | 42 | ------ | ------ | G 1/2" | €93,77 |
| 3110 32 00 | VTA322 | 30-70 | 1,6 | 52 | 46 | 70 | 42 | ------ | ------ | G 1" | €101,68 |
| 3110 47 00 | VTA322 | 45-65 | 1,6 | 52 | 46 | 70 | 42 | ------ | ------ | G 1" | €100,56 |
| 3162 01 00 | VTA522 | 20-43 | 3,2 | 60 | 56 | 84 | 62 | ------ | 3130 16 00 | G 1" | €149,12 |
| 3162 02 00 | VTA522 | 45-65 | 3,2 | 60 | 56 | 84 | 62 | ------ | 3130 12 00 | G 1" | €149,12 |
| 3162 03 00 | VTA522 | 50-75 | 3,2 | 60 | 56 | 84 | 62 | ------ | ------ | G 1" | €149,12 |
| 3162 04 00 | VTA522 | 20-43 | 3,5 | 60 | 56 | 84 | 62 | ------ | ------ | G 1 1/4" | €153,65 |
| 3162 05 00 | VTA522 | 45-65 | 3,5 | 60 | 56 | 84 | 62 | ------ | ------ | G 1 1/4" | €153,65 |
| 3162 06 00 | VTA522 | 50-75 | 3,5 | 60 | 56 | 84 | 62 | ------ | ------ | G 1 1/4" | €153,65 |

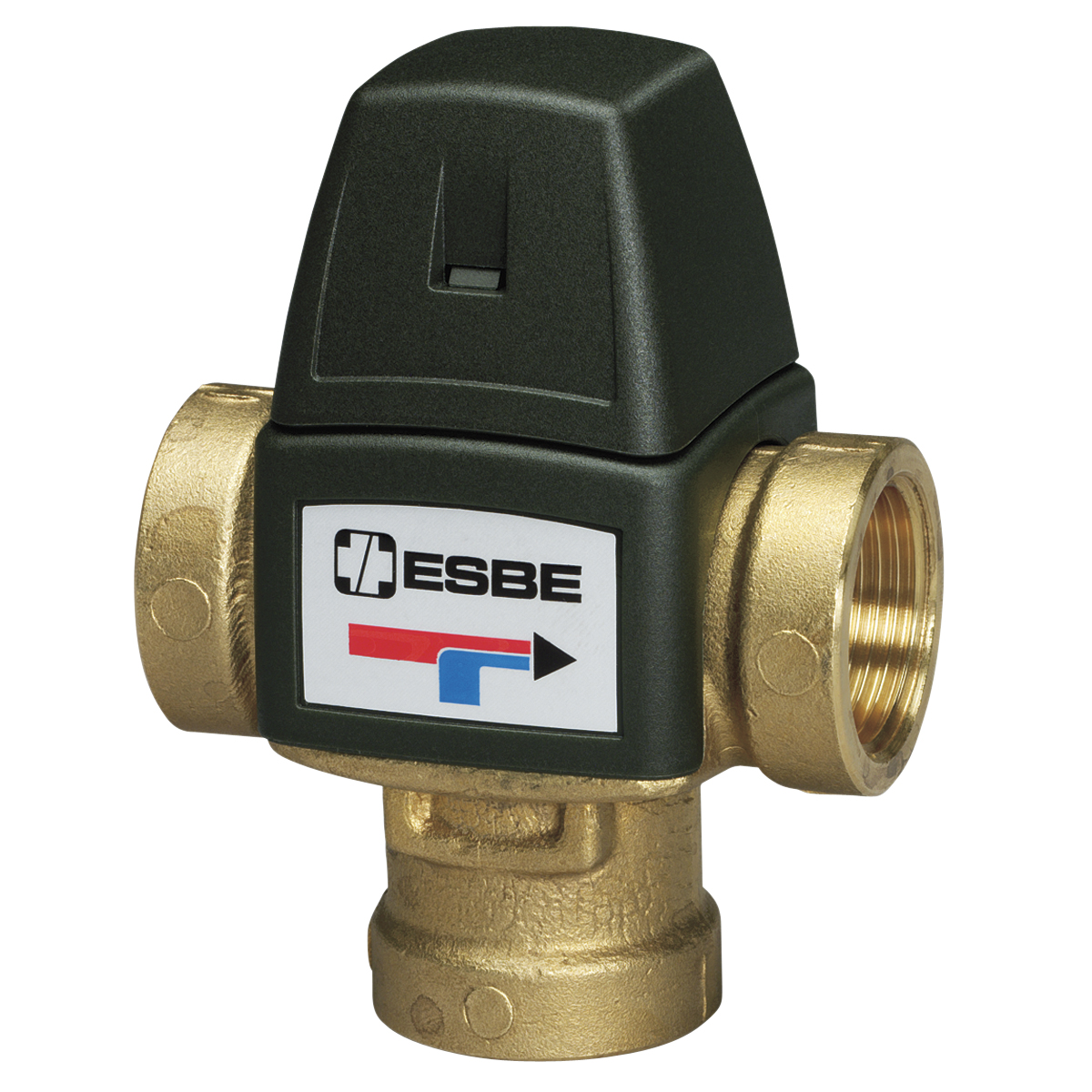

Серия VTA321, внутренняя резьба
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Заменяет | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3110 03 00 | VTA321 | 20-43 | 1,5 | 52 | 46 | 70 | 42 | ------ | 472L | Rp 1/2" | €97,17 |
| 3110 04 00 | VTA321 | 35-60 | 1,5 | 52 | 46 | 70 | 42 | ------ | 474,406 | Rp 1/2" | €87,00 |
| 3110 07 00 | VTA321 | 20-43 | 1,6 | 52 | 46 | 70 | 42 | ------ | 474L | Rp 3/4" | €101,68 |
| 3110 08 00 | VTA321 | 35-60 | 1,6 | 52 | 46 | 70 | 42 | ------ | 474,407 | Rp 3/4" | €91,72 |

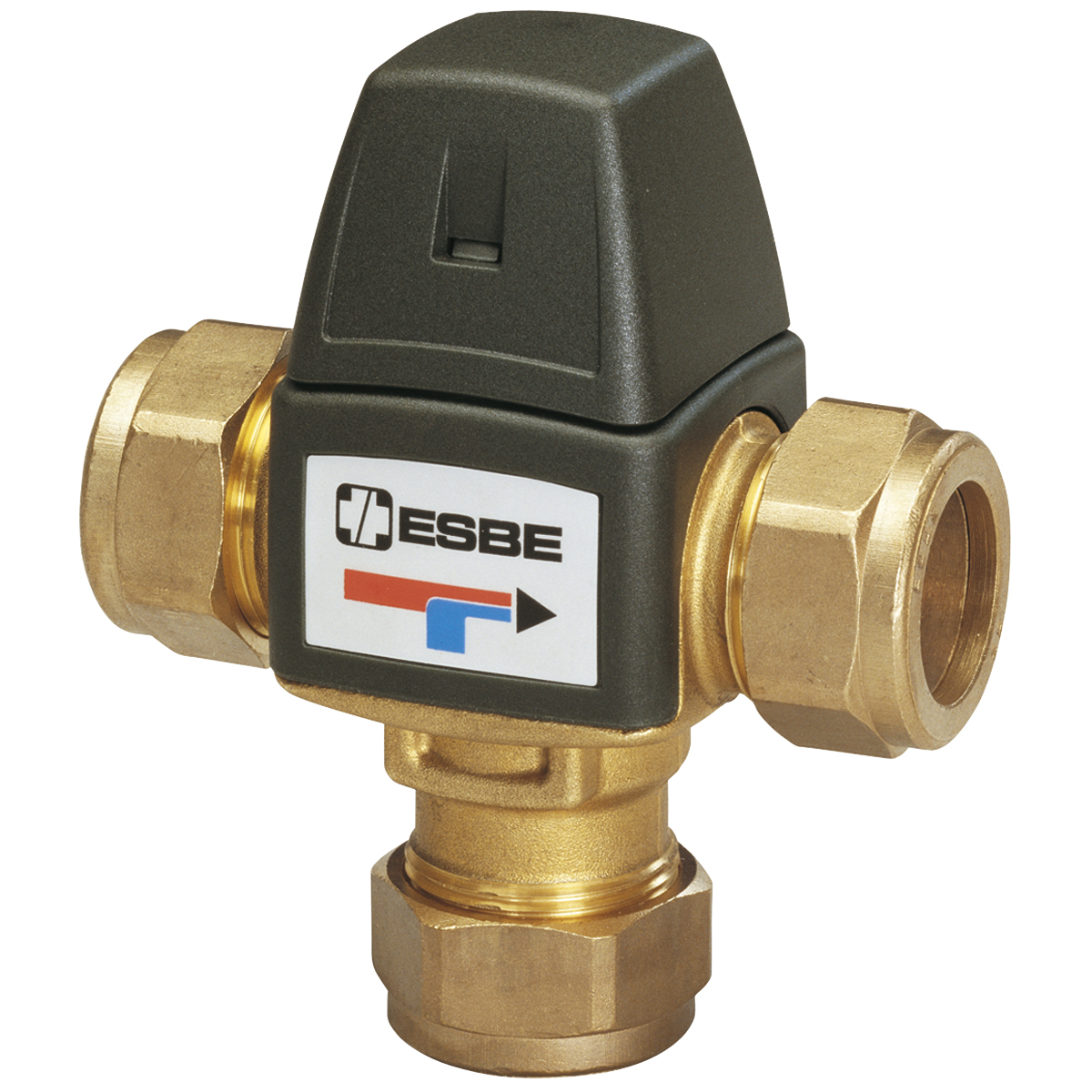

Серия VTA323, компрессионный фитинг
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Заменяет | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3110 01 00 | VTA323 | 20-43 | 1,5 | 52 | 46 | 86 | 50 | Невозвратный клапан для холодной воды включен в комплект. | 470L,404L | CPF 22 мм | €106,22 |
| 3110 02 00 | VTA323 | 35-60 | 1,5 | 52 | 46 | 86 | 50 | Невозвратный клапан для холодной воды включен в комплект | 470 | CPF 22 мм | €103,94 |
| 3110 26 00 | VTA323 | 20-43 | 1,2 | 52 | 46 | 86 | 50 | Невозвратный клапан для холодной воды включен в комплект | 401L | CPF 15 мм | €98,31 |
| 3110 27 00 | VTA323 | 35-60 | 1,2 | 52 | 46 | 86 | 50 | Невозвратный клапан для холодной воды включен в комплект | ------ | CPF 15 мм | €98,31 |
| 3110 39 00 | VTA323 | 35-60 | 1,5 | 52 | 46 | 86 | 50 | ------ | ------ | CPF 18 мм | €101,68 |

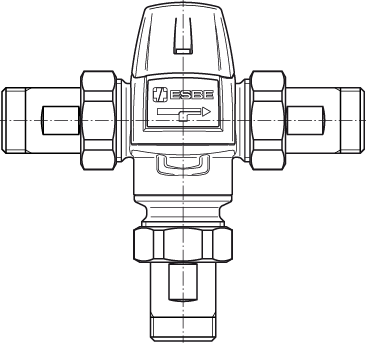

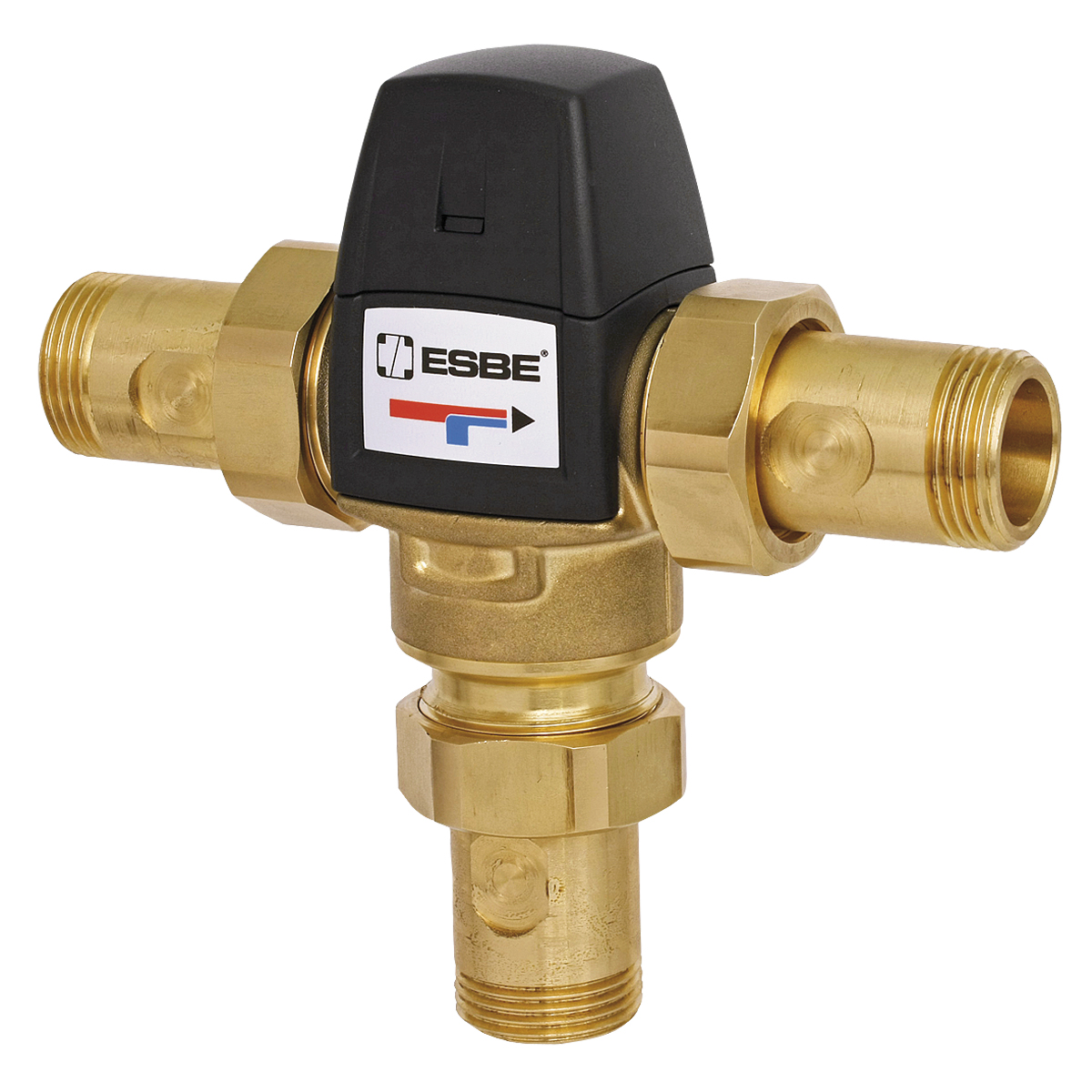

Серия VTA522/VTA523, с переходниками
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Заменяет | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3162 07 00 | VTA522 | 20-43 | 3,0 | 60 | 56 | 164 | 102 | Два обратных клапана для горячей и холодной воды включены в комплект | ------ | R ¾" | €178,53 |
| 3162 08 00 | VTA522 | 45-65 | 3,0 | 60 | 56 | 164 | 102 | Два обратных клапана для горячей и холодной воды включены в комплект | ------ | R ¾" | €178,53 |
| 3162 09 00 | VTA522 | 50-75 | 3,0 | 60 | 56 | 164 | 102 | Два обратных клапана для горячей и холодной воды включены в комплект | ------ | R ¾" | €178,53 |
| 3162 10 00 | VTA522 | 20-43 | 3,4 | 60 | 56 | 184 | 112 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | R 1" | €204,52 |
| 3162 11 00 | VTA522 | 45-65 | 3,4 | 60 | 56 | 184 | 112 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | R 1" | €204,52 |
| 3162 12 00 | VTA522 | 50-75 | 3,4 | 60 | 56 | 184 | 112 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | R 1" | €204,52 |
| 3162 13 00 | VTA523 | 20-43 | 3,0 | 60 | 56 | 180 | 110 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | CPF 22 мм | €0 |
| 3162 14 00 | VTA523 | 45-65 | 3,0 | 60 | 56 | 180 | 110 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | CPF 22 мм | €187,56 |
| 3162 15 00 | VTA523 | 50-75 | 3,0 | 60 | 56 | 180 | 110 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | CPF 22 мм | €0 |
| 3162 16 00 | VTA523 | 20-43 | 3,4 | 60 | 56 | 204 | 122 | Два обратных клапана для горячей и холодной воды включены в комплектацию | 3130 07 00,476L | CPF 28 мм | €202,24 |
| 3162 17 00 | VTA523 | 45-65 | 3,4 | 60 | 56 | 204 | 122 | Два обратных клапана для горячей и холодной воды включены в комплектацию | 3130 01 00,476,416 | CPF 28 мм | €202,24 |
| 3162 18 00 | VTA523 | 50-75 | 3,4 | 60 | 56 | 204 | 122 | Два обратных клапана для горячей и холодной воды включены в комплектацию | ------ | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
VTA520 временно, макс.: 100 °C
VTA320, VTA520, макс.: 95 °C
VTA320, VTA520, макс.: 95 °C
Рабочее давление
1 MПa
Макс. перепад давления
смешивание: 0.3 MПa
Стабильность температуры
VTA320: ± 2 °C
VTA520: ± 4 °C
VTA520: ± 4 °C
Соединения
Наружная резьба (G), ISO 228/1
Наружная резьба (R): EN 10226-1
Внутренняя резьба (Rp): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Наружная резьба (R): EN 10226-1
Внутренняя резьба (Rp): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
