Отличная точность регулировки
Действует при различных условиях давления
Защита от ошпаривания и легионеллы
Быстрое время реакции

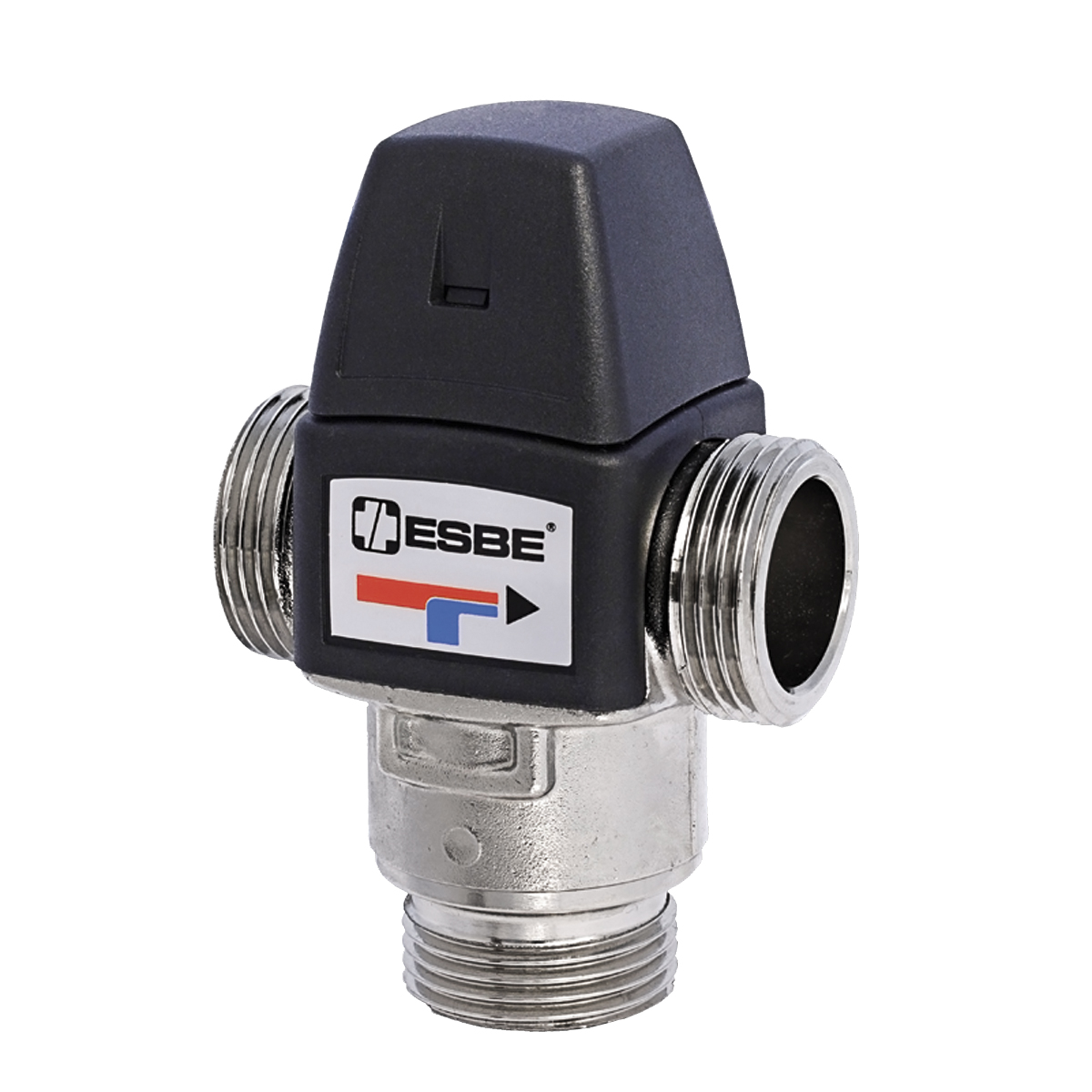

Esbe серии VTA330, VTA530
Серия VTA330 разработана, главным образом, для высокоточного регулирования температуры в точке использования в системах бытового горячего водоснабжения, в кранах или душах, где не установлено другое оборудование температурного контроля. Серия VTA530 разработана, главным образом, для точного регулирования температуры для сфер применения в сферах применения бытового горячего водоснабжения с большим потоком, в соответствии со стандартами EN15092 или EN1111/NF079, где другое оборудование температурного контроля установлено на кранах или душах.
Номенклатура
Серии VTA332/VTA532, внешняя резьба
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3115 02 00 | VTA332 | 32-49 | 1,2 | 52 | 46 | 70 | 54 | ------ | G 3/4" | €153,65 |
| 3115 07 00 | VTA332 | 35-60 | 1,2 | 52 | 46 | 70 | 54 | ------ | G 3/4" | €167,24 |
| 3115 09 00 | VTA332 | 35-60 | 1,3 | 52 | 46 | 70 | 54 | ------ | G 1" | €153,65 |
| 3164 01 00 | VTA532 | 45-65 | 2,3 | 60 | 56 | 84 | 62 | В соответствии со стандартами EN 15092 | G 1" | €151,41 |
| 3164 02 00 | VTA532 | 45-65 | 2,5 | 60 | 56 | 84 | 62 | В соответствии со стандартами EN 15092 | G 1 1/4" | €0 |
| 3164 10 00 | VTA532 | 35-50 | 2,3 | 60 | 56 | 84 | 62 | В соответствии со стандартами EN 1111+NF079(Франция) | G 1" | €151,41 |
| 3164 11 00 | VTA532 | 35-50 | 2,5 | 60 | 56 | 84 | 62 | В соответствии со стандартами EN 1111+NF079(Франция) | G 1 1/4" | €0 |
Серия VTA333, компрессионный фитинг
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3115 03 00 | VTA333 | 35-60 | 1,2 | 52 | 46 | 86 | 62 | Не возвратный клапан для холодной воды включен в комплект | CPF 22 мм | €124,89 |
| 3115 21 00 | VTA333 | 35-60 | 1,2 | 52 | 46 | 86 | 62 | Не возвратный клапан для холодной воды включен в комплект | CPF 15 мм | €247,56 |
Серия VTA532/VTA533, с переходниками
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3164 03 00 | VTA532 | 45-65 | 2,2 | 60 | 56 | 164 | 102 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | R ¾" | €0 |
| 3164 04 00 | VTA532 | 45-65 | 2,5 | 60 | 56 | 184 | 112 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | R 1" | €0 |
| 3164 12 00 | VTA532 | 35-50 | 2,2 | 60 | 56 | 164 | 102 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | R ¾" | €188,99 |
| 3164 13 00 | VTA532 | 35-50 | 2,5 | 60 | 56 | 184 | 112 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | R 1" | €0 |
| 3164 05 00 | VTA533 | 45-65 | 2,2 | 60 | 56 | 180 | 110 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | R 1" | €0 |
| 3164 06 00 | VTA533 | 45-65 | 2,5 | 60 | 56 | 204 | 122 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | CPF 28 мм | €0 |
| 3164 14 00 | VTA533 | 35-50 | 2,2 | 60 | 56 | 180 | 110 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | €0 | |
| 3164 15 00 | VTA533 | 35-50 | 2,5 | 60 | 56 | 204 | 122 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | CPF 28 мм | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс.: +95 °C
Рабочее давление
1 MПa
Макс. перепад давления
смешивание: 0.3 MПa
Стабильность температуры
VTA330: ± 1 °C
Соединения
Наружная резьба (G), ISO 228/1
Обработка поверхности
покрытие никелем
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
