Отличная точность регулировки
Действует при различных условиях давления
Защита от ошпаривания и легионеллы
Быстрое время реакции

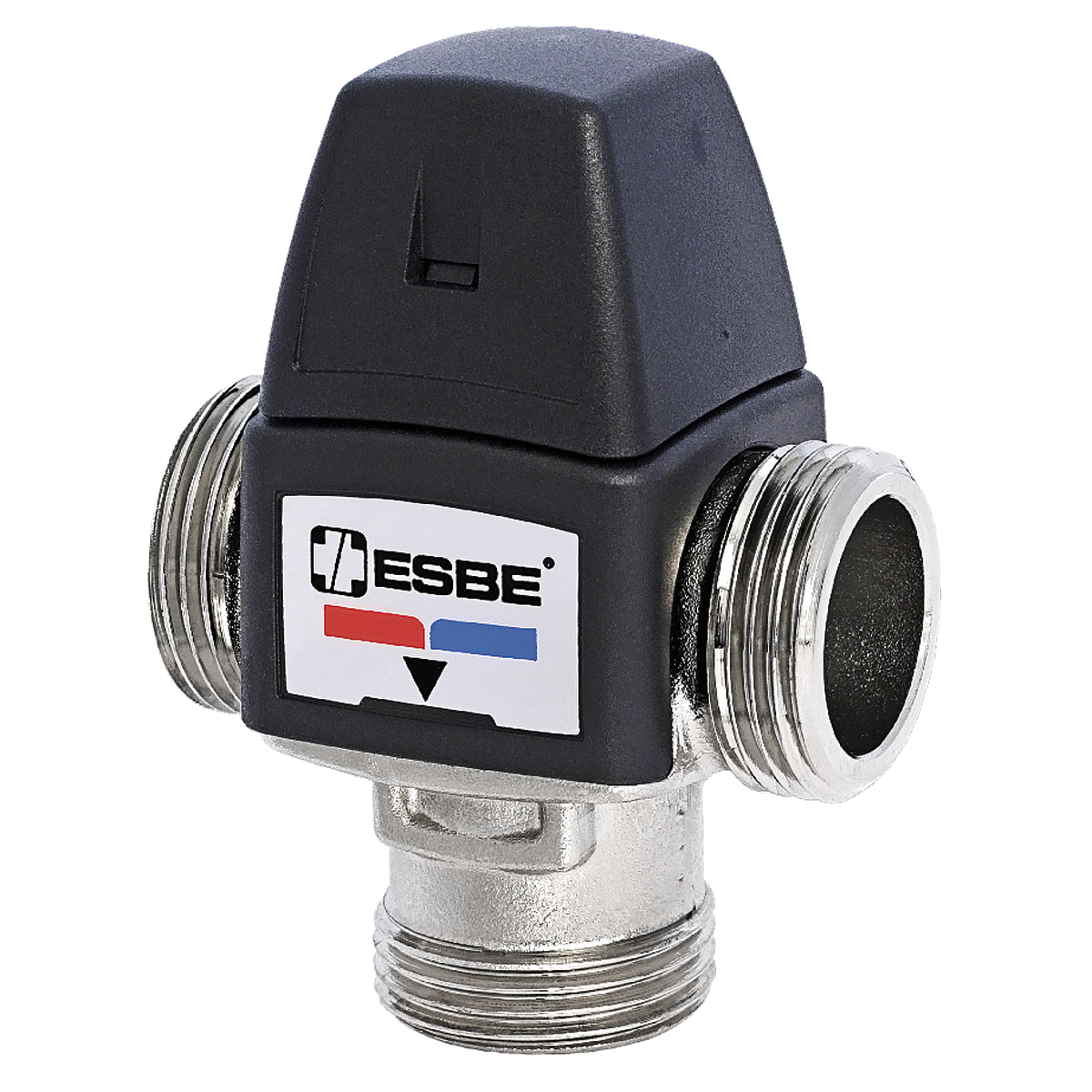

Esbe серии VTA360, VTA560
Серия VTA360 разработана, главным образом, для высокоточного регулирования температуры в точке использования в системах бытового горячего водоснабжения, в кранах или душах, где не установлено другое оборудование температурного контроля. Серия VTA560 разработана, главным образом, для точного регулирования температуры для сфер применения в сферах применения бытового горячего водоснабжения с большим потоком, в соответствии со стандартами EN15092 или EN1111/NF079, где другое оборудование температурного контроля установлено на кранах или душах.
Номенклатура
Серия VTA362/VTA562, внешняя резьба
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3115 11 00 | VTA362 | 35-60 | 1,2 | 52 | 46 | 70 | 42 | ------ | G 3/4" | €120,90 |
| 3115 12 00 | VTA362 | 35-60 | 1,3 | 52 | 46 | 70 | 42 | ------ | G 1" | €126,55 |
| 3115 14 00 | VTA362 | 32-49 | 1,2 | 52 | 46 | 70 | 42 | ------ | G 3/4" | €120,90 |
| 3168 01 00 | VTA562 | 45-65 | 2,3 | 60 | 56 | 84 | 50 | В соответствии со стандартами EN 15092 | G 1" | €151,41 |
| 3168 02 00 | VT562 | 45-65 | 2,5 | 60 | 56 | 84 | 50 | В соответствии со стандартами EN 15092 | G 1 1/4" | €160,25 |
| 3168 10 00 | VTA562 | 35-50 | 2,3 | 60 | 56 | 84 | 50 | В соответствии со стандартами EN 1111+NF079(Франция) | G 1" | €151,41 |
| 3168 11 00 | VTA562 | 35-50 | 2,5 | 60 | 56 | 84 | 50 | В соответствии со стандартами EN 1111+NF079(Франция) | G 1 1/4" | €160,25 |
Серия VTA363, компрессионный фитинг
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3115 10 00 | VTA363 | 35-60 | 1,2 | 52 | 46 | 86 | 50 | Невозвратные клапаны для холодной воды включены в комплек | CPF 22 мм | €192,30 |
Серии VTA562/VTA563, с переходниками
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Обработка поверхности | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3168 03 00 | VTA562 | 45-65 | 2,2 | 60 | 56 | 164 | 90 | В соответствии со стандартами EN 15092.Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | R ¾" | €188,99 |
| 3168 04 00 | VTA563 | 45-65 | 2,5 | 60 | 56 | 184 | 100 | В соответствии со стандартами EN15092.Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | R 1" | €0 |
| 3168 05 00 | VTA562 | 45-65 | 2,2 | 60 | 56 | 180 | 98 | В соответствии со стандартами EN15092.Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | €0 | |
| 3168 06 00 | VTA563 | 45-65 | 2,5 | 60 | 56 | 204 | 110 | В соответствии со стандартами EN 15092.Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | €0 | |
| 3168 12 00 | VTA562 | 35-50 | 2,2 | 60 | 56 | 164 | 90 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | R ¾" | €0 |
| 3168 13 00 | VTA562 | 35-50 | 2,5 | 60 | 56 | 184 | 100 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | R 1" | €206,66 |
| 3168 14 00 | VTA563 | 35-50 | 2,2 | 60 | 56 | 180 | 98 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | €0 | |
| 3168 15 00 | VTA563 | 35-50 | 2,5 | 60 | 56 | 204 | 110 | В соответствии со стандартами EN1111+NF079(Франция).Два обратных клапан для горячей и холодной воды включены в комплектацию | покрытие никелем | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
VTA360, VTA560, макс.: 95 °C
Рабочее давление
1 MПa
Макс. перепад давления
смешивание: 0.3 MПa
Стабильность температуры
VTA360: ± 1 °C
Соединения
Наружная резьба (G), ISO 228/1
Обработка поверхности
покрытие никелем
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
2D-изображения
Разрешения
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VTA360, VTA560
