Высокая пропускная способность
Защита от избыточных температур
Esbe серии VTA370, VTA570
Серия VTA370/VTA570 - это выбор номер один для систем отопления пола. Клапаны отопления пола необходимы для сохранности подогревающих труб и самого пола от избыточных температур. Эти клапаны также подходят в качестве устройств предварительного смешивания для бытовых систем горячего водоснабжения, где требуется очень высокая пропускная способность — в этом случае требуется обязательно установить дополнительные устройства контроля температуры на точках водоразбора, чтобы обеспечить защиту на месте использования.
Номенклатура
VTA372/VTA572
VTA372/VTA572
VTA372/VTA572
VTA372/VTA572

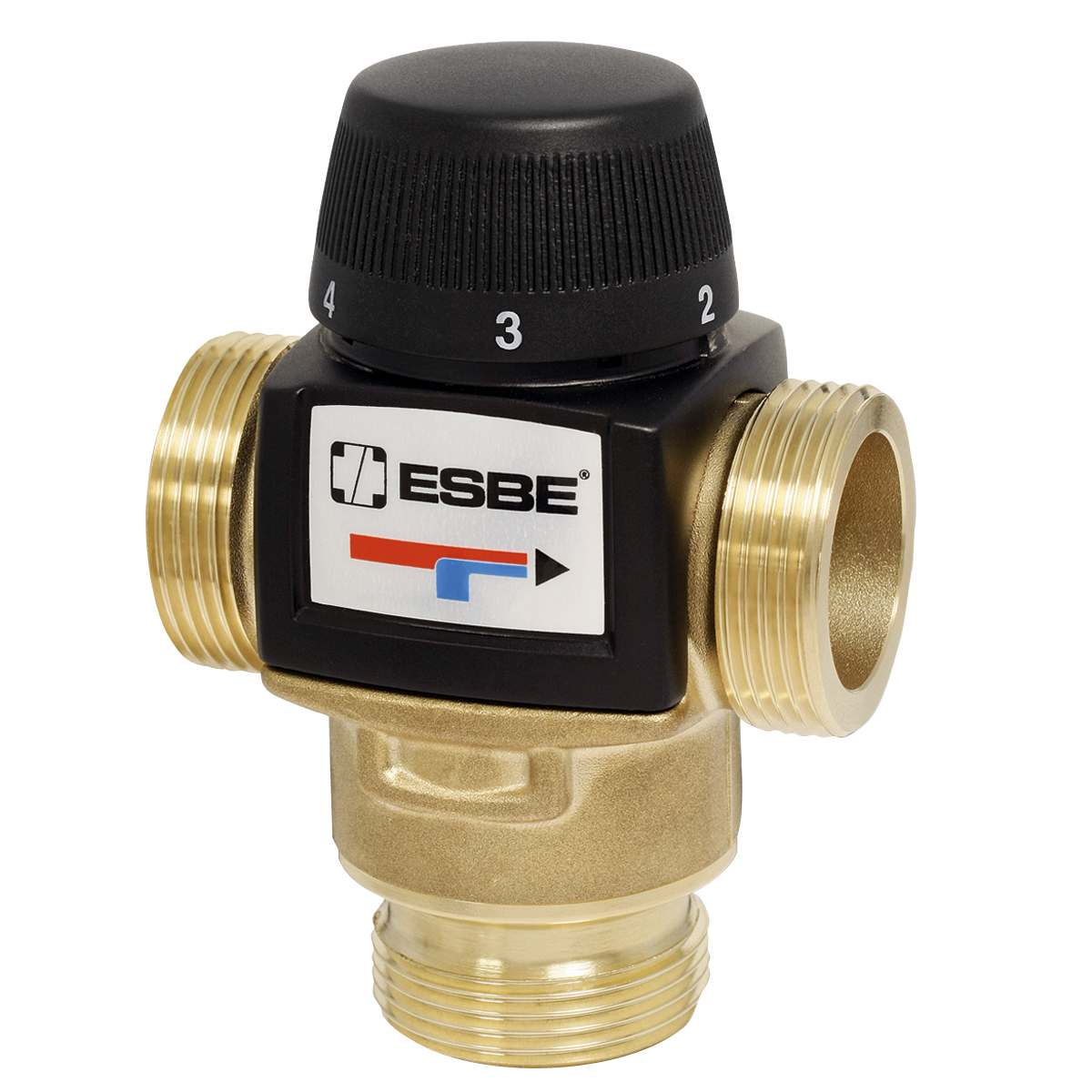

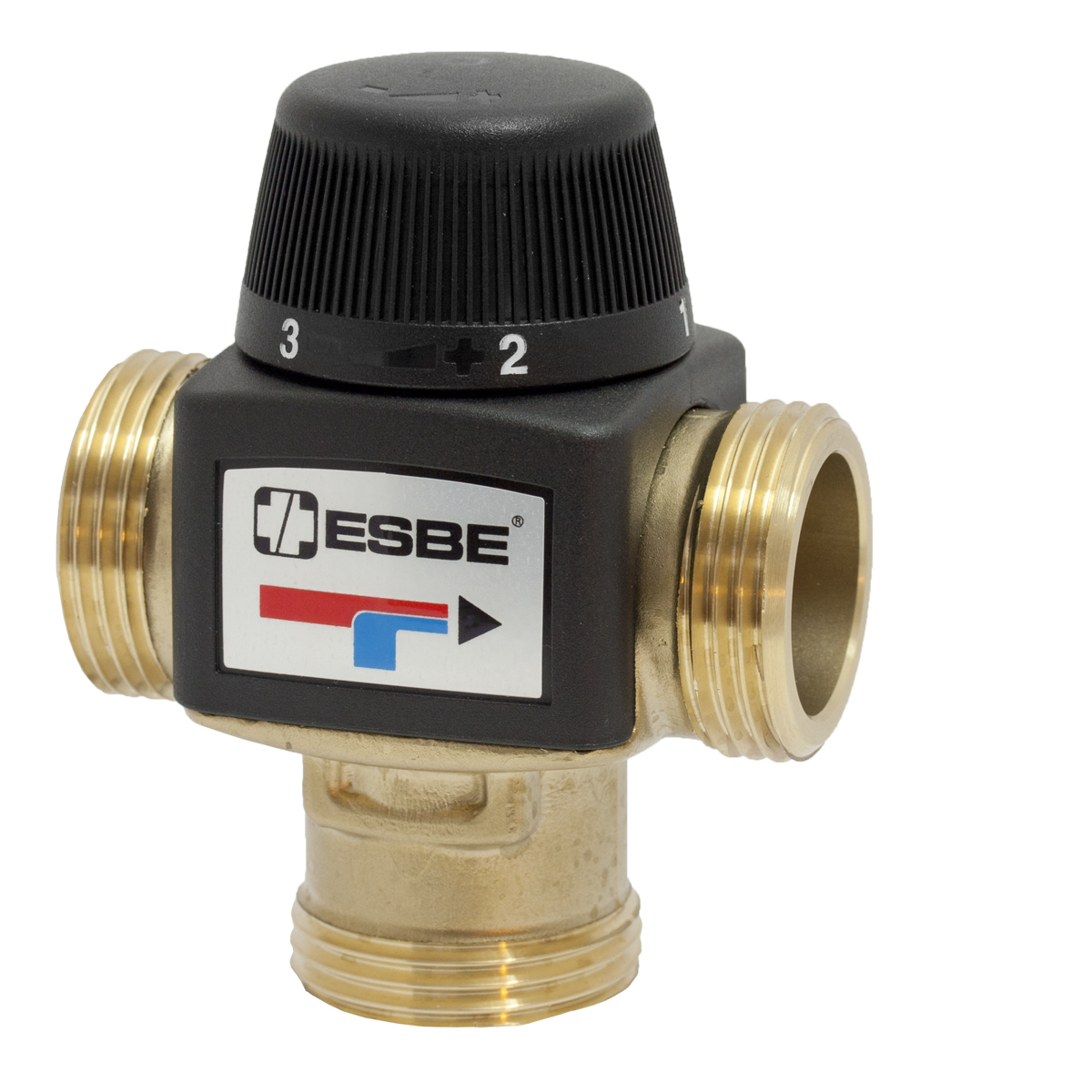

Серии VTA372/VTA572, Наружная резьба
| Артикул | Наименование | Соединение F | Температурный диапазон °C | KVS | C | D | А | B | Заменяет | Соединение Е | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3170 01 00 | VTA572 | ---- | 10-30 | 4,5 | 60 | 56 | 84 | 62 | ------ | G 1" | €154,79 |
| 3170 04 00 | VTA572 | ---- | 10-30 | 4,8 | 60 | 56 | 84 | 62 | ------ | G 1¼" | €164,96 |
| 3120 01 00 | VTA372 | ---- | 20-55 | 3,4 | 52 | 46 | 70 | 42 | ------ | G 1" | €109,01 |
| 3120 04 00 | VTA372 | ---- | 30-70 | 3,4 | 52 | 46 | 70 | 42 | 31105400 | G 1" | €115,24 |
| 3170 21 00 | VTA572 | ---- | 20-55 | 4,5 | 60 | 56 | 84 | 62 | ------ | G 1" | €147,21 |
| 3170 22 00 | VTA572 | ---- | 20-55 | 4,8 | 60 | 56 | 84 | 62 | ------ | G 1¼" | €164,96 |
| 3170 25 00 | VTA572 | ---- | 30-70 | 4,5 | 60 | 56 | 84 | 62 | 31700300 | G 1" | €154,79 |
| 3170 26 00 | VTA572 | ---- | 30-70 | 4.8 | 60 | 56 | 84 | 62 | 31700600 | G 1¼" | €164,96 |

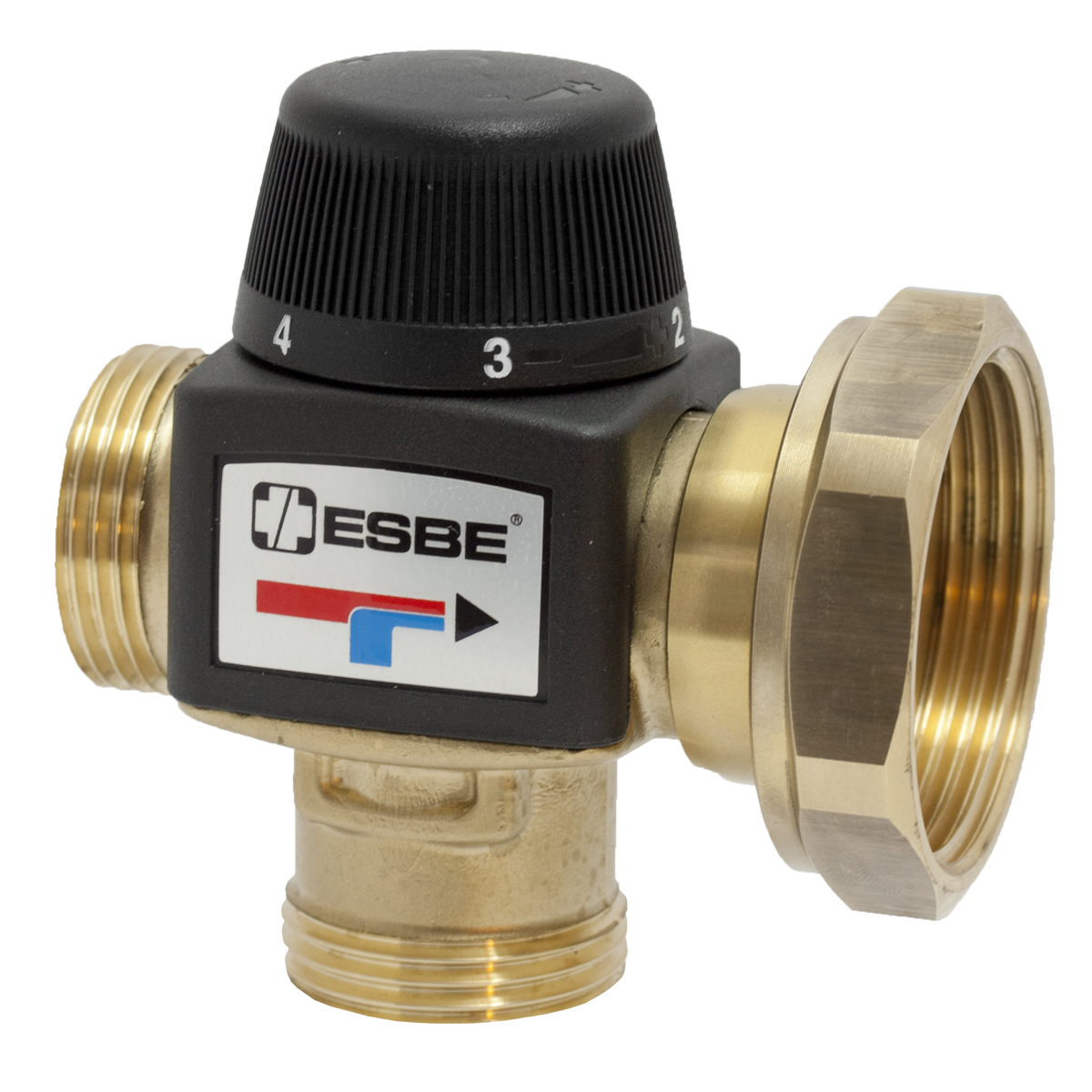

Серии VTA378/VTA578, Накидная гайка насоса и Наружная резьба
| Артикул | Наименование | Соединение F | Температурный диапазон °C | KVS | C | D | А | B | Заменяет | Соединение Е | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3120 03 00 | VTA378 | RN 1" | 20-55 | 3.4 | 52 | 56 | 78 | 42 | ------ | G 1" | €123,16 |
| 3170 24 00 | VTA578 | RN 1" | 20-55 | 4.5 | 60 | 56 | 93 | 62 | ------ | G 1" | €164,96 |

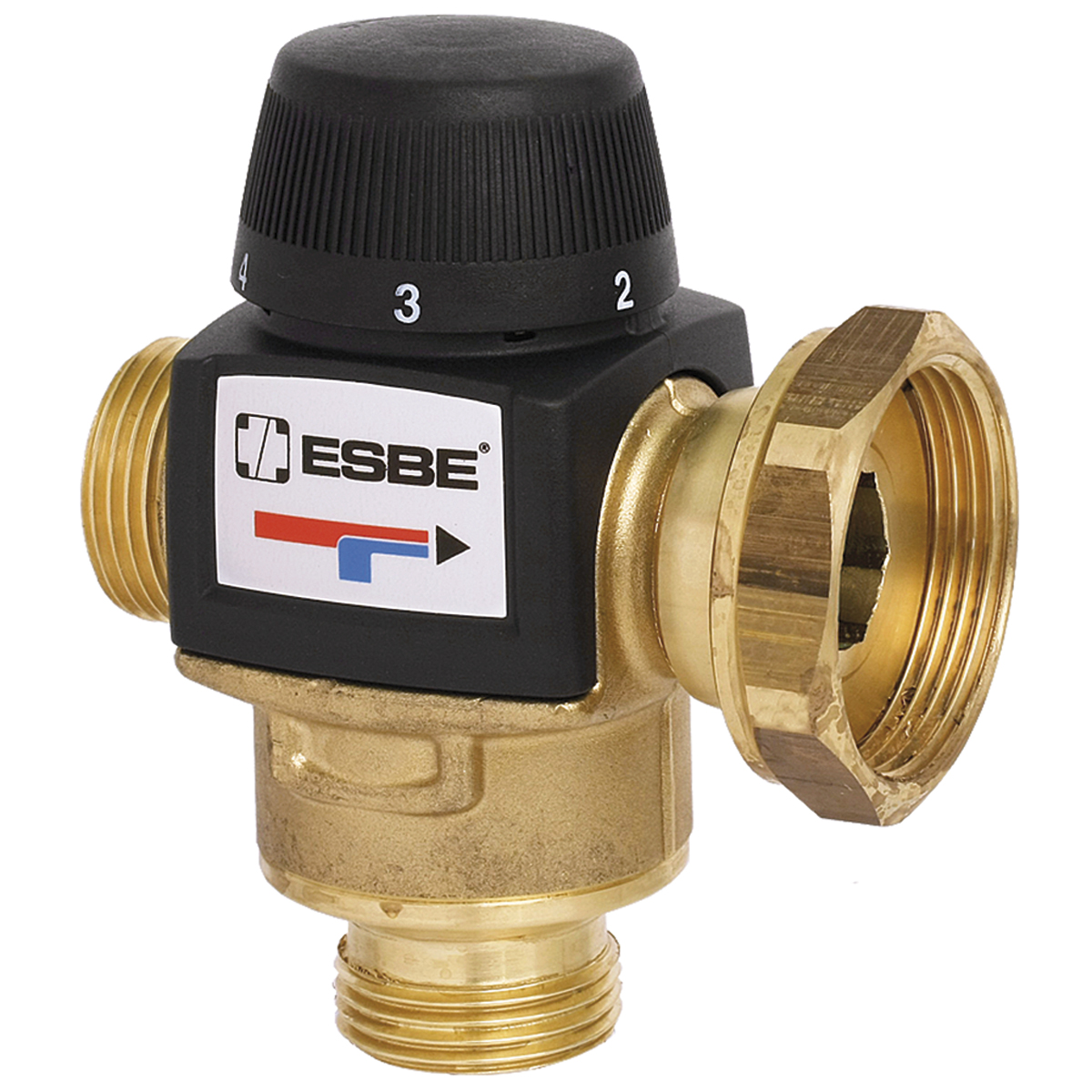

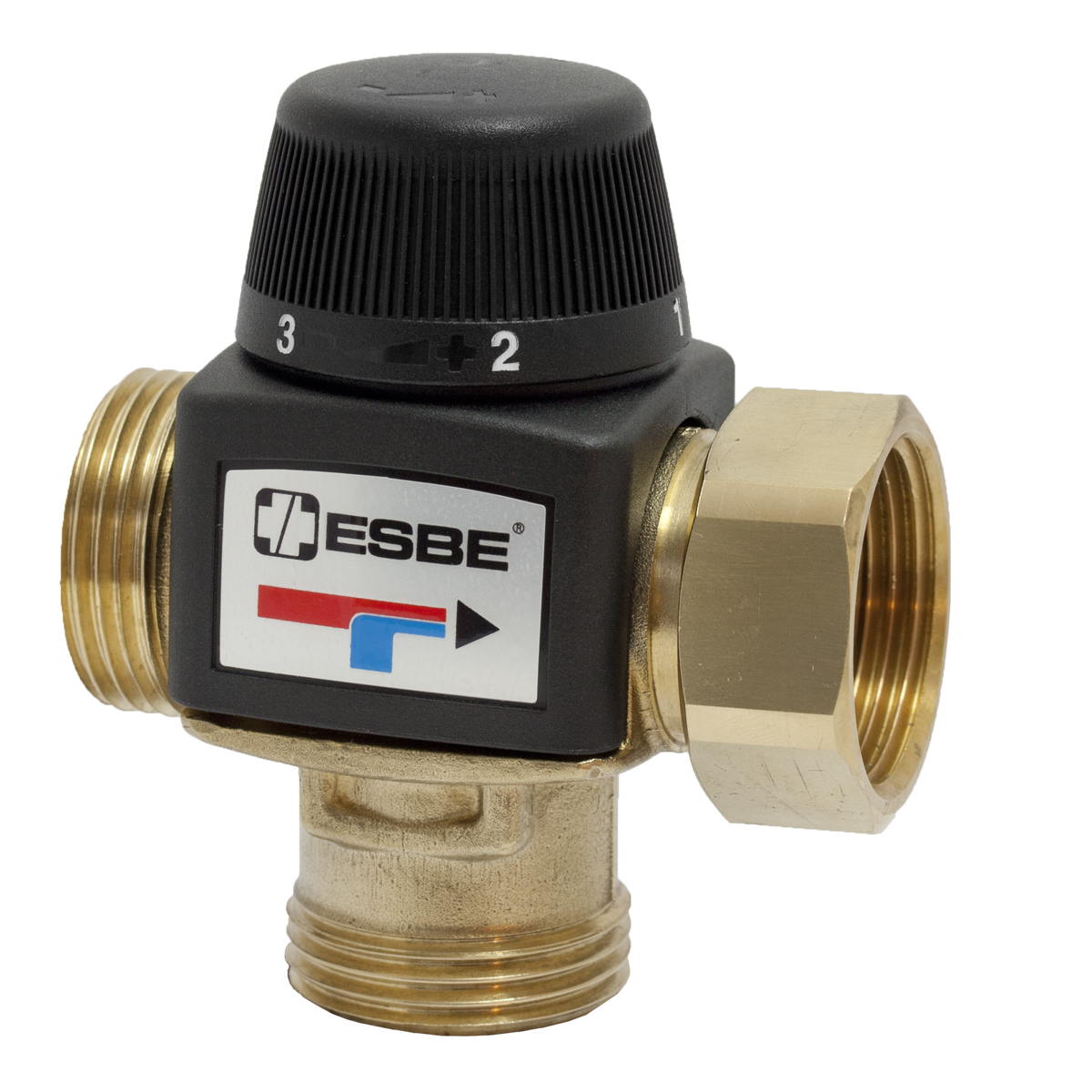

Серии VTA377/VTA577, накидная гайка и Наружная резьба
| Артикул | Наименование | Соединение F | Температурный диапазон °C | KVS | C | D | А | B | Заменяет | Соединение Е | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3120 02 00 | VTA377 | PF 1½" | 20-55 | 3,4 | 52 | 57 | 86 | 42 | ------ | G 1" | €138,97 |
| 3170 23 00 | VTA377 | PF 1½" | 20-55 | 4,5 | 60 | 57 | 100 | 62 | ------ | G 1" | €190,94 |
Снято с производства
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 3110 57 00 | VTA378 | 20-43 | 2,3 | 52 | 56 | 78 | 42 | ------ | €0 |
| 3110 58 00 | VTA378 | 35-60 | 2,3 | 52 | 56 | 78 | 42 | ------ | €0 |
| 3170 02 00 | VTA572 | 20-43 | 4,5 | 60 | 56 | 84 | 62 | 3130 13 00 | €0 |
| 3170 05 00 | VTA572 | 20-43 | 4,8 | 60 | 56 | 84 | 62 | ------ | €0 |
| 3170 06 00 | VTA572 | 45-65 | 4,8 | 60 | 56 | 84 | 62 | ------ | €0 |
| 3170 10 00 | VTA577 | 10-30 | 4,5 | 60 | 57 | 100 | 62 | ------ | €0 |
| 3170 11 00 | VTA577 | 20-43 | 4,5 | 60 | 57 | 100 | 62 | ------ | €0 |
| 3170 12 00 | VTA577 | 45-65 | 4,5 | 60 | 57 | 100 | 62 | ------ | €0 |
| 3170 16 00 | VTA578 | 10-30 | 4,5 | 60 | 56 | 93 | 62 | ------ | €0 |
| 3170 17 00 | VTA578 | 20-43 | 4,5 | 60 | 56 | 93 | 62 | ------ | €0 |
| 3170 18 00 | VTA578 | 45-65 | 4,5 | 60 | 56 | 93 | 62 | ------ | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
Темп. диапазон 20-55, 30-70°C, постоянно: 95 °C
Темп. диапазон 10–30°C, макс.: 65 °C
Темп. диапазон 20-55, 30-70°C, временно: 100 °C Мин.: 0 °C
Темп. диапазон 10–30°C, макс.: 65 °C
Темп. диапазон 20-55, 30-70°C, временно: 100 °C Мин.: 0 °C
Рабочее давление
1 MПa
Макс. перепад давления
смешивание: VTA570 0.3 MПa
смешивание: VTA370 0.1 MПa
смешивание: VTA370 0.1 MПa
Стабильность температуры
Темп. диапазон 10–30°C: ± 2 °C
Темп. диапазон 20-55, 30-70°C: ± 3 °C
Темп. диапазон 20-55, 30-70°C: ± 3 °C
Соединения
Наружная резьба (G), ISO 228/1
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VTA370, VTA570
