Высокая температурная устойчивость
Подходит для циркуляции горячей воды (HWC)
Защита от ошпаривания и легионеллы
Точность регулировки
Esbe серии VTS550
Серия VTA550 для применения в системах бытового горячего водоснабжения, подсоединенных к системам отопления solar, где высокая температура воды требует использования сверхпрочных компонентов. VTS550 имеет симметричное направление потока. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).
Номенклатура
VTS522
VTS522
VTS522
VTS522

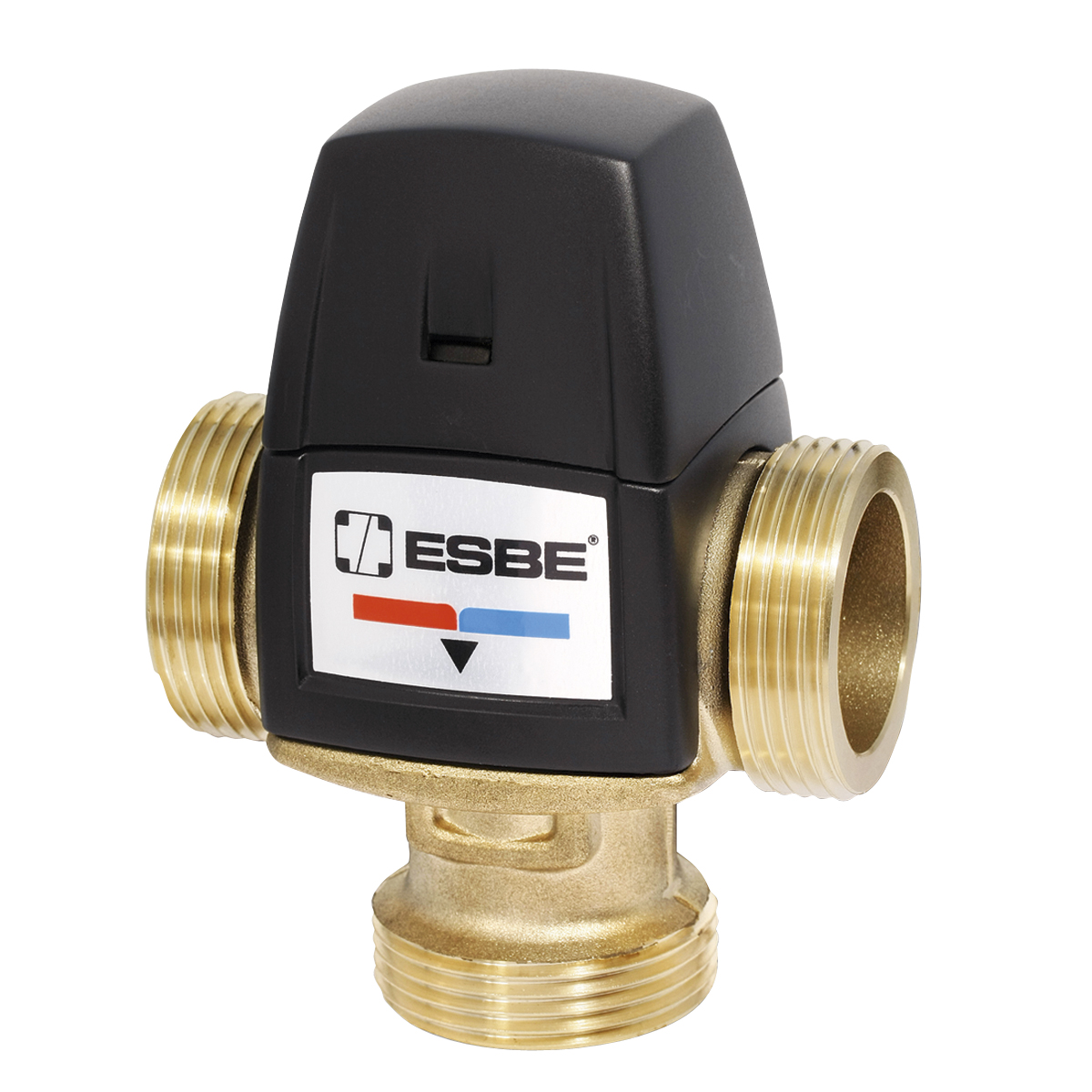

Серия VTS552, внешняя резьба
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3174 01 00 | VTS552 | 45-65 | 3,2 | 60 | 56 | 84 | 50 | ------ | G 1" | €177,38 |
| 3174 02 00 | VTS552 | 50-75 | 3,2 | 60 | 56 | 84 | 50 | ------ | G 1" | €177,38 |
| 3174 03 00 | VTS552 | 45-65 | 3,5 | 60 | 56 | 84 | 50 | ------ | G 1 1/4" | €183,02 |
| 3174 04 00 | VTS552 | 50-75 | 3,5 | 60 | 56 | 84 | 50 | ------ | G 1 1/4" | €183,02 |

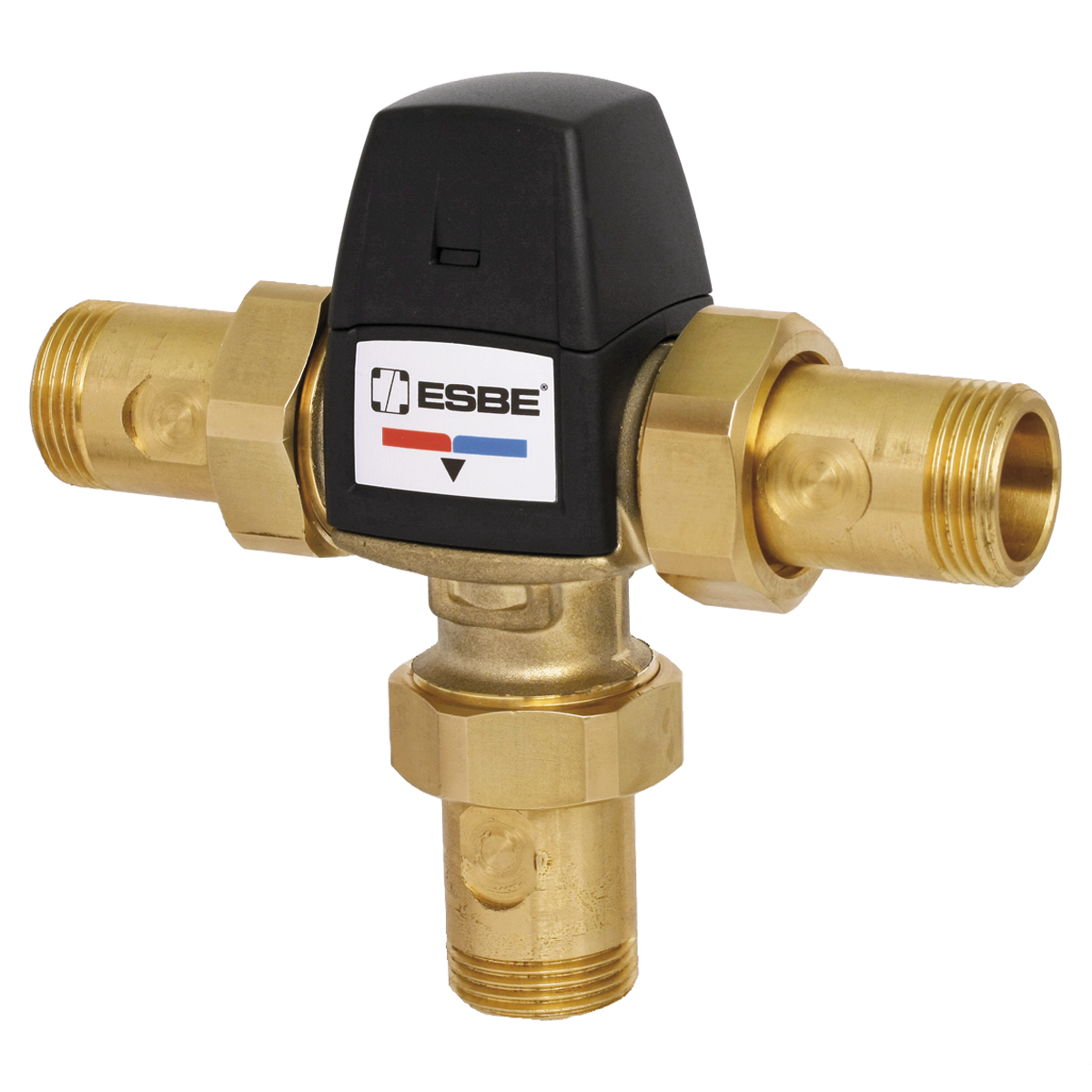

Серия VTS552/VTS553, с переходниками
| Артикул | Наименование | Температурный диапазон °C | KVS | C | D | А | B | Примечание | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3174 05 00 | VTS552 | 45-65 | 3,0 | 60 | 56 | 124 | 90 | Два обратных клапана для горячей и холодной воды включены в комплектацию | R ¾" | €201,09 |
| 3174 06 00 | VTS552 | 50-75 | 3,0 | 60 | 56 | 124 | 90 | ------ | R ¾" | €201,09 |
| 3174 07 00 | VTS552 | 45-65 | 3,4 | 60 | 56 | 134 | 100 | ------ | R 1" | €224,84 |
| 3174 08 00 | VTS552 | 50-75 | 3,4 | 60 | 56 | 134 | 100 | ------ | R 1" | €0 |
| 3174 09 00 | VTS553 | 45-65 | 3,0 | 60 | 56 | 132 | 98 | Два обратных клапана для горячей и холодной воды включены в комплектацию | CPF 22 мм | €0 |
| 3174 10 00 | VTS553 | 50-75 | 3,0 | 60 | 56 | 132 | 98 | ------ | CPF 22 мм | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс.(временно)+120 °C
макс. (постоянно): +110 °C
макс. (постоянно): +110 °C
Рабочее давление
1 MПa
Макс. перепад давления
смешивание: 0.3 MПa
Стабильность температуры
± 4°C**
Соединения
Наружная резьба (G), ISO 228/1
Наружная резьба (R): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Наружная резьба (R): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VTS550
