Esbe серии VLE100, VLE200
Серия VLE - это 2-ходовые и 3-ходовые управляющие клапаны для смешивания, отвода (с дельтой P<50 кПа) или регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительной бронзы, позволяющей их использование в системах отопления и охлаждения. Серия VLE доступна в 2-ходовых типоразмерах DN15-DN50; 2-ходовых со штекером компенсации давления DN25-DN50; 3-ходовых DN15-50. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура
VLE122
VLE122

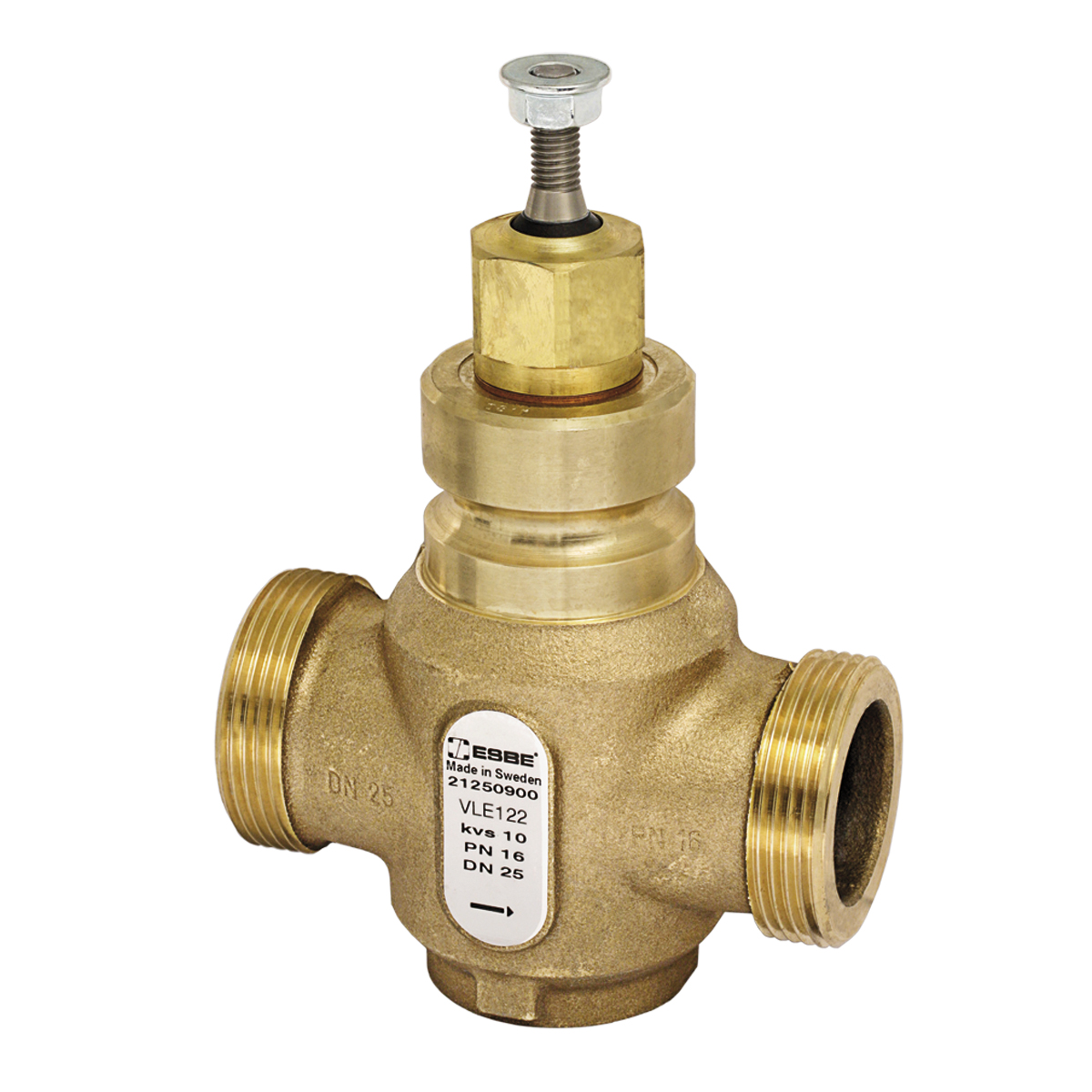

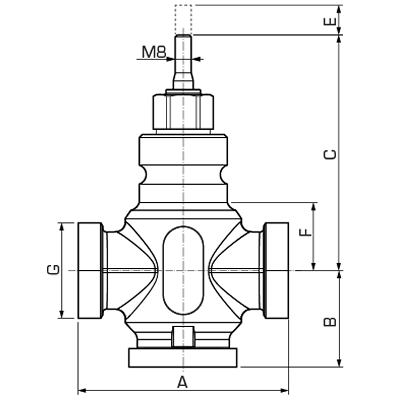

Серии VLE122,2-ходовой управляющий клапан
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | E | H | K | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2125 01 00 | VLE122 | 15 | 0,25 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 02 00 | VLE122 | 15 | 0,4 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 03 00 | VLE122 | 15 | 0,63 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 04 00 | VLE122 | 15 | 1 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 05 00 | VLE122 | 15 | 1,6 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 06 00 | VLE122 | 15 | 2,5 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 07 00 | VLE122 | 15 | 4 | >50 | 100 | 36 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 08 00 | VLE122 | 20 | 6,3 | >100 | 100 | 38 | 116 | 30 | 20 | G 1 1/4" | €274,55 |
| 2125 09 00 | VLE122 | 25 | 10 | >100 | 105 | 39 | 120 | 34 | 20 | G 1 1/2" | €317,50 |
| 2125 10 00 | VLE122 | 32 | 16 | >100 | 105 | 39 | 121 | 35 | 20 | G 2" | €367,20 |
| 2125 11 00 | VLE122 | 40 | 25 | >100 | 130 | 48 | 128 | 42 | 20 | G 2 1/4" | €463,24 |
| 2125 12 00 | VLE122 | 50 | 38 | >100 | 150 | 58 | 139 | 53 | 20 | G 2 3/4" | €547,97 |

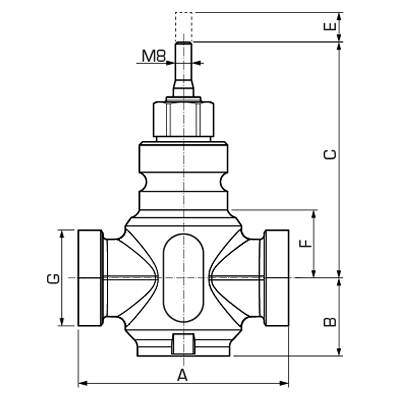

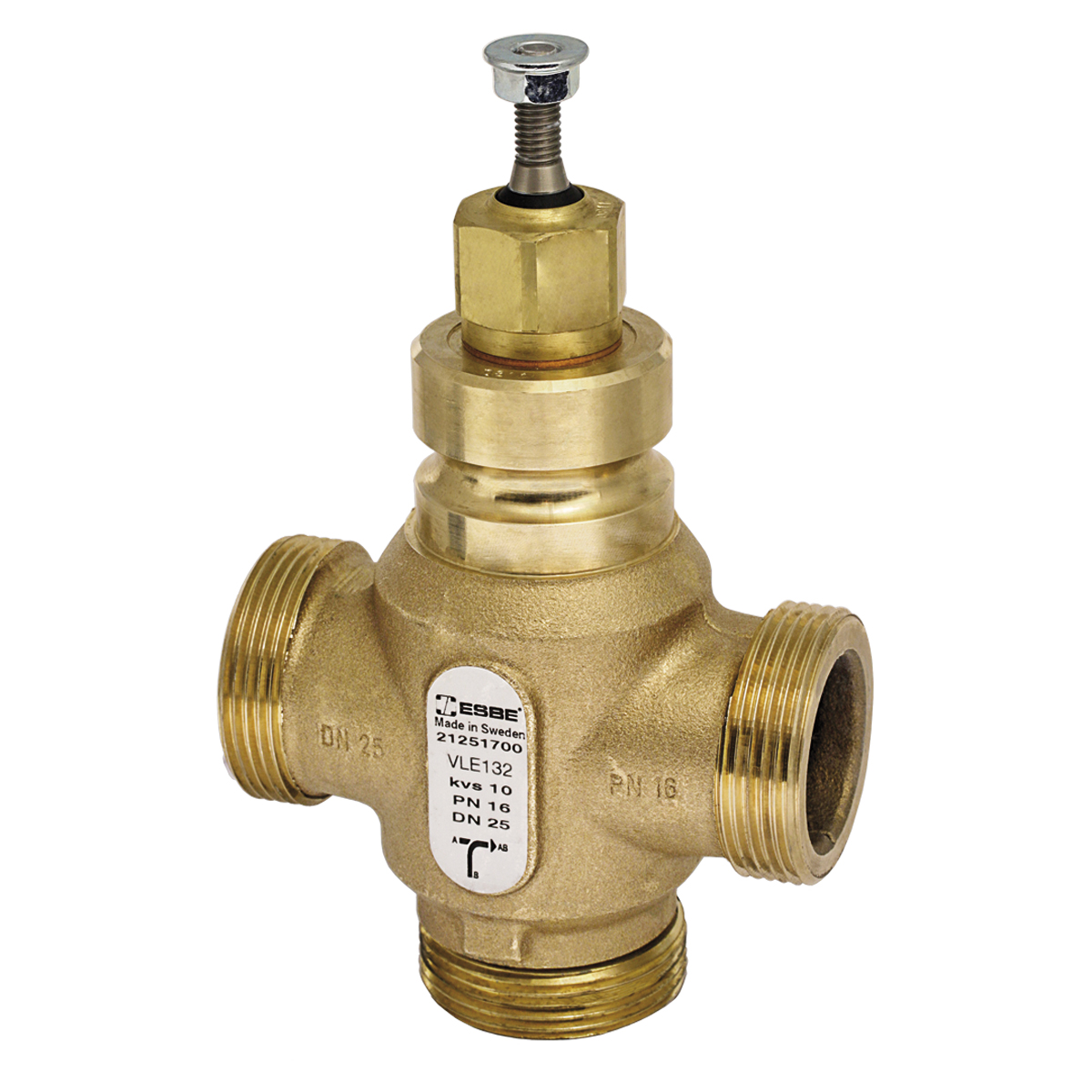

Серии VLE132,3-ходовой управляющий клапан
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | E | H | K | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2125 13 00 | VLE132 | 15 | 1,6 | >50 | 100 | 50 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 14 00 | VLE132 | 15 | 2,5 | >50 | 100 | 50 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 15 00 | VLE132 | 15 | 4 | >50 | 100 | 50 | 110 | 24 | 20 | G 1" | €246,30 |
| 2125 16 00 | VLE132 | 20 | 6,3 | >100 | 100 | 50 | 116 | 30 | 20 | G 1 1/4" | €275,69 |
| 2125 17 00 | VLE132 | 25 | 10 | >100 | 105 | 52 | 120 | 34 | 20 | G 1 1/2" | €318,61 |
| 2125 18 00 | VLE132 | 32 | 16 | >100 | 105 | 52 | 121 | 35 | 20 | G 2" | €367,20 |
| 2125 19 00 | VLE132 | 40 | 25 | >100 | 130 | 65 | 128 | 42 | 20 | G 2 1/4" | €463,24 |
| 2125 20 00 | VLE132 | 50 | 38 | >100 | 150 | 75 | 139 | 53 | 20 | G 2 3/4" | €570,57 |

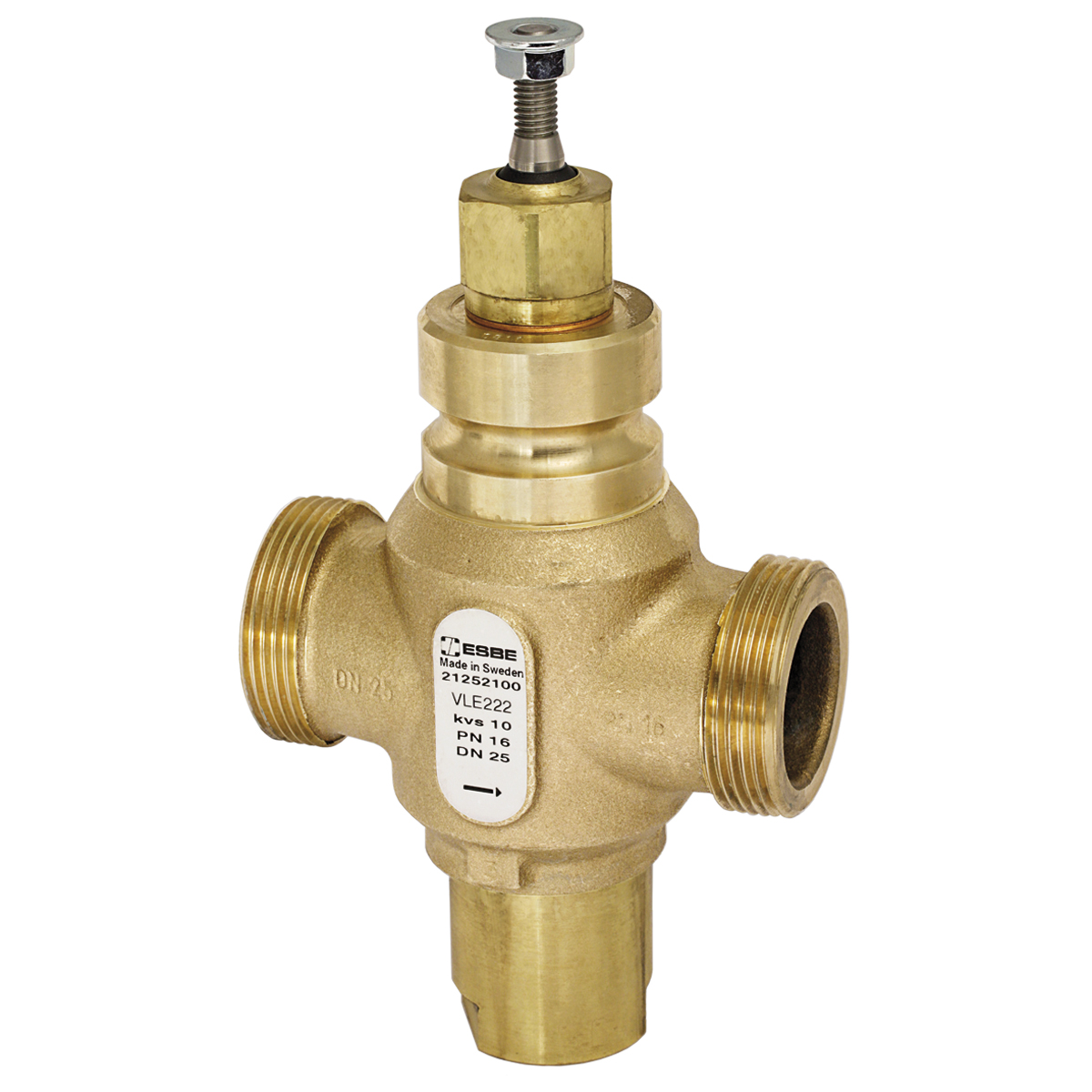

Серии VLE222,2-ходовой управляющий клапан ,со штекером компенсации давления
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | E | H | K | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2125 21 00 | VLE222 | 25 | 10 | >100 | 105 | 78 | 120 | 34 | 20 | G 1 1/2" | €429,34 |
| 2125 22 00 | VLE222 | 32 | 16 | >100 | 105 | 81 | 121 | 35 | 20 | G 2" | €558,14 |
| 2125 23 00 | VLE222 | 40 | 25 | >100 | 130 | 78 | 128 | 42 | 20 | G 2 1/4" | €668,87 |
| 2125 24 00 | VLE222 | 50 | 38 | >100 | 150 | 80 | 139 | 53 | 20 | G 2 3/4" | €839,49 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Тип:
2х и 3х-ходовые линейные клапаны
Класс давления
PN 16
Температура теплоносителя
макс.: +150 °C
мин.: -20 °C
мин.: -20 °C
Ход плунжера, мм
20
Характеристика расхода A–AB
EQM
Характеристика расхода B-AB:
Дополнительный
Утечка через закрытый клапан A-AB:
- DN15: макс. 0.02% от Kv 4
- DN 20-50: макс. 0.02% от Kvs
- DN 20-50: макс. 0.02% от Kvs
Утечка через закрытый клапан В-AB
- DN15: макс. 0.05% от Kv 4
- DN 20-50: макс. 0.05% от Kvs
- DN 20-50: макс. 0.05% от Kvs
Подсоединение
Наружная резьба трубы:ISO 228/1
∆P макс:
См. каталог товаров
Диапазон Kv/Kv мин,
см. таблицу
Материал
Корпус клапана: Бронза, Rg5
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
Спецификация
