Возможно использование с 3-точечным или пропорциональным управляющим сигналом
Идеальное сопряжение с клапанами ESBE
Предварительно установленная возвратная пружина
Сигнал обратной связи по положению

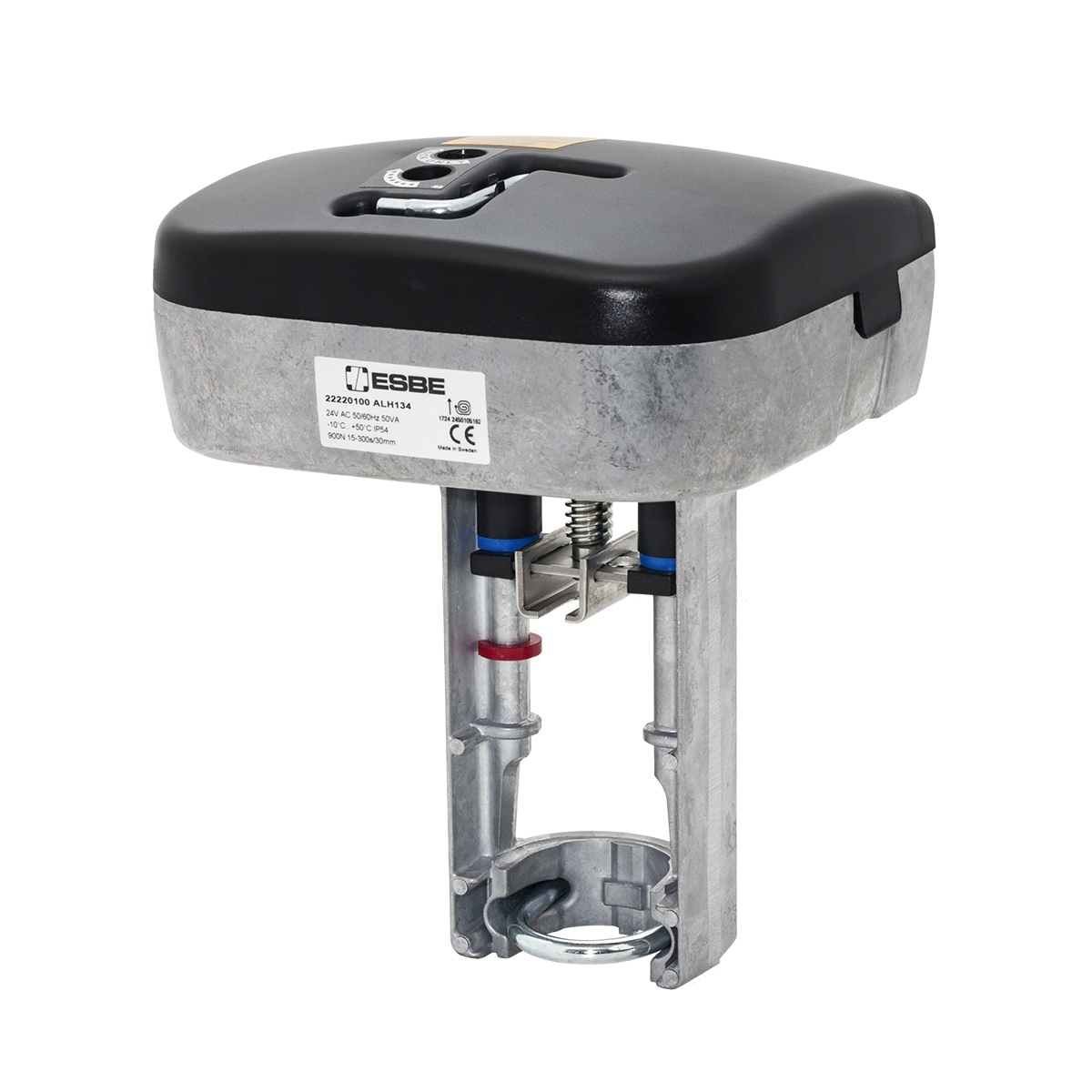

Esbe серии ALHX00
ALHxx4 — это серия линейных приводов с возвратной пружиной и питающим напряжением 24 В, с 3-точечным плавный сигналом управления (увеличить/уменьшить) и пропорционального сигнала управления (напряжение/ток). Приводы этой серии поставляются с различными направлениями перемещения штока возвратной пружиной (вверх/вниз).
Номенклатура
Серия ALHx00
| Артикул | Наименование | Ход плунжера, мм | Усилие N | Примечание | Потребление энергии, параметр удержания | Электропитание В переменного/постоянного тока | Потребление энергии, время выполнения | МРЦ |
|---|---|---|---|---|---|---|---|---|
| 2222 01 00 | ALH134 | Array | 900 | Пружинный возврат с направлением штока вверх | 7 | 24 | 21 | €0 |
| 2222 11 00 | ALH234 | Array | 900 | Пружинный возврат с направлением штока вниз | 7 | 24 | 21 | €0 |
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. -10 °C
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
мин. -10 °C
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
Ход плунжера, мм
9 – 30 мм
Размер трансформатора:
50 ВА
Степень защиты корпуса:
IP54
Электропитание:
24 В перем. тока/пост. тока ±20 %, 50/60 Гц
Усилие N
900
Влажность окружающей среды:
5-95% (относительная влажность, без конденсации)
Продолжительность включения
полная нагрузка, высокая температура окружающей среды: макс. 20 % / 60 мин
половинная нагрузка, комнатная температура: 80 % / 60 мин
половинная нагрузка, комнатная температура: 80 % / 60 мин
Выход Y, Напряжение:
2–10 или 0–5 В пост. тока (0–100 %) - Нагрузка 2 мА
пропорциональный управляющий сигнал:
от 0 до 10 В пост. тока, от 2 до 10 В пост. тока
от 0 до 5 В пост. тока, от 5 до 10 В пост. тока
от 2 до 6 В пост. тока, от 6 до 10 В пост. тока
от 0 до 5 В пост. тока, от 5 до 10 В пост. тока
от 2 до 6 В пост. тока, от 6 до 10 В пост. тока
Время выполнения при пропорциональном управляющем сигнале,
Клапан с ходом 9–25 мм: 15 s
Клапан с ходом 26–30 мм: 20 s
Клапан с ходом 26–30 мм: 20 s
Время выполнения при 3-точечного дискретного управляющем сигнале:
60/300 s
Время работы пружинного возврата,
Клапан с ходом 9–25 мм: 13 s
Клапан с ходом 26–30 мм: 18 s
Клапан с ходом 26–30 мм: 18 s
Масса:
2.8 кг
Материал
Крышка: ABS пластик
Корпус: алюминий
Корпус: алюминий
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Крышка: ABS пластик
Корпус: алюминий
EMC 2014/30/EU
RoHS 2011/65/EU
Крышка: ABS пластик
Корпус: алюминий
