Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 10 бар (PN10).
Компактный и легко устанавливается на котлы.
Специальная версия для установки прямо на котел.
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии TM
Смесительные клапаны Esbe серии TM - это 4-ходовые клапаны для заводской сборки на котлах и двойного смешивания вплоть до 10 бар. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в котельных. Серия TM доступна в типоразмерах DN20-25. В комплект поставки входят три типа присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
Арт. номер 1130 04 00
Арт. номер 1130 04 00
Арт. номер 1130 04 00
Арт. номер 1130 04 00

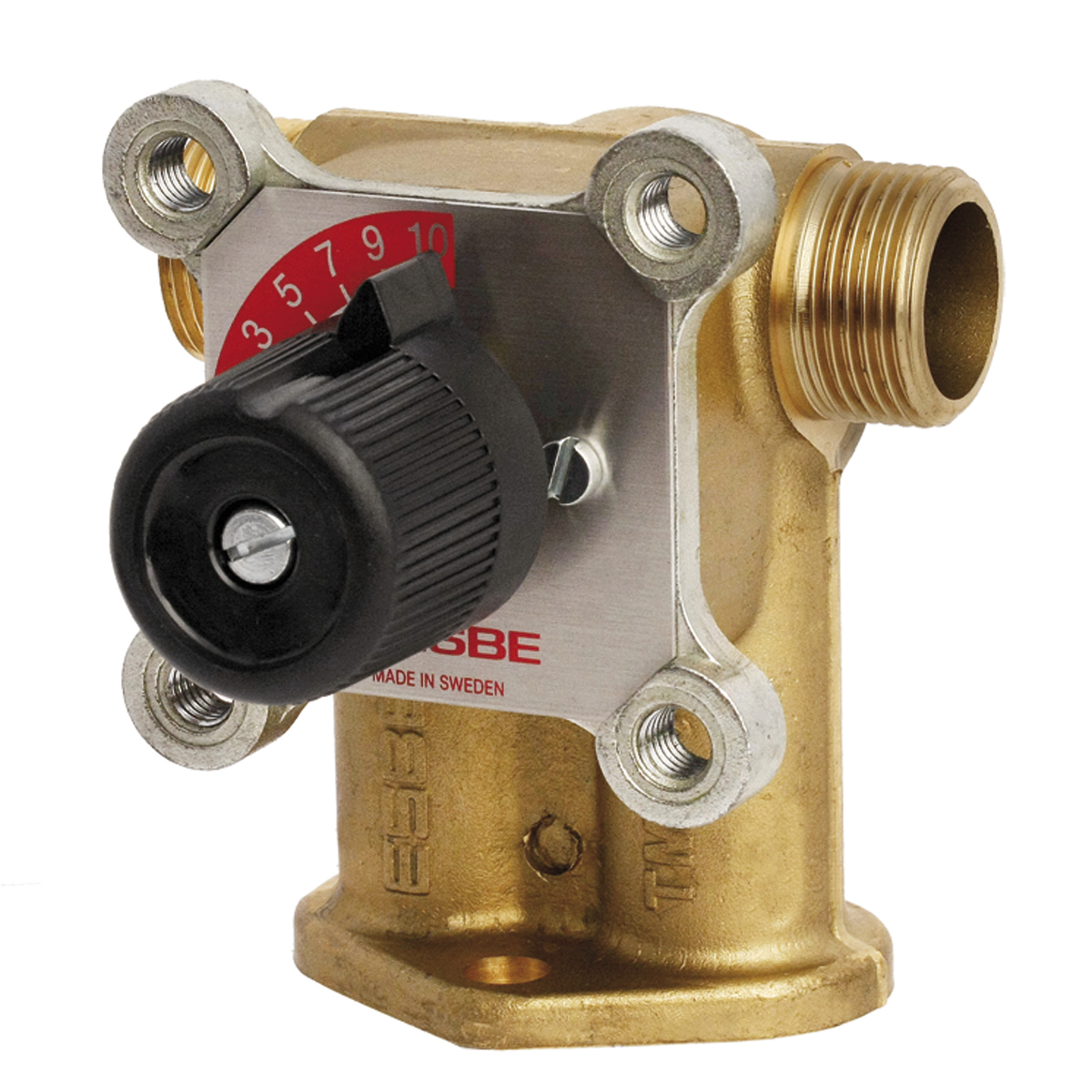

Серия TM, внешняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | G | Примечание | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1130 04 00 | TM | 20 | 5,5 | 64 | 85 | 39 | 76 | 75 | ------ | €137,84 |

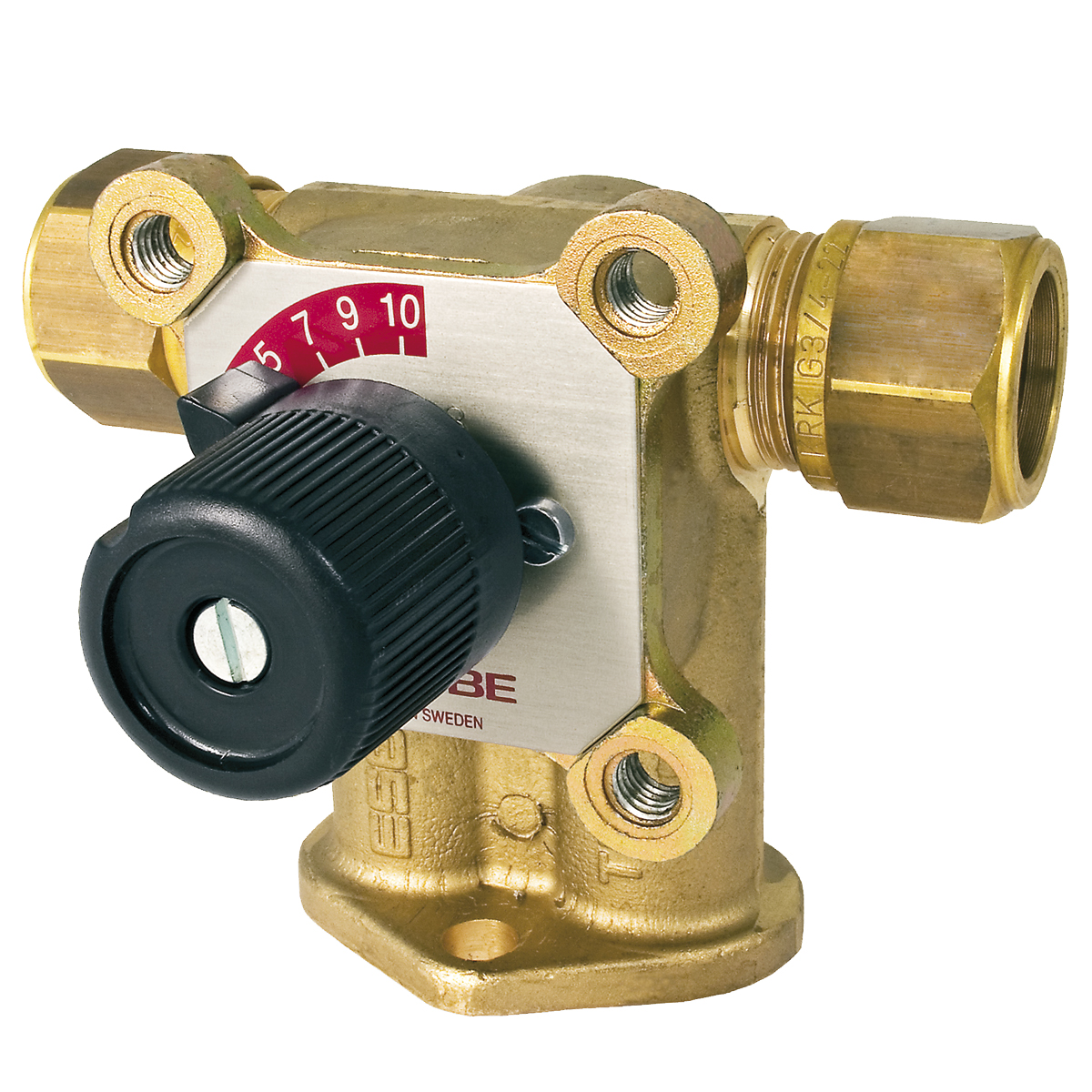

Серия TM, компрессионный фитинг
| Артикул | Наименование | DN | KVS | А | B | C | D | G | Примечание | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1130 06 00 | TM | 20 | 5,5 | 64 | 85 | 39 | 76 | 75 | G 1/2" в базовом подсоединение | €158,56 |
| 1130 07 00 | TM | 20 | 5,5 | 64 | 85 | 39 | 76 | 75 | ------ | €168,34 |
Технические данные
Технические данные
Класс давления
PN10
Рабочий угол:
90 °
Крутящий момент (при номинальном давлении):
< 3 Нм
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
мин.: -10 °C
Утечка через закрытый клапан, % от потока
1.5 %
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Материал
Корпус клапана, шпиндель и золотник: Латунь CW 614N
Втулка: Пластик
Пластина со шкалой: Цинк
Уплотнительные прокладки: EPDM
Втулка: Пластик
Пластина со шкалой: Цинк
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
