Наличие возвратной пружины у приводов позволяет выполнять защитные функции
Доступны различные управляющие сигналы
Идеальное соответствие приводов параметрам клапанов ESBE 3F/4F
Поставляется с адаптером для установки на зажимную муфту воздушной заслонки

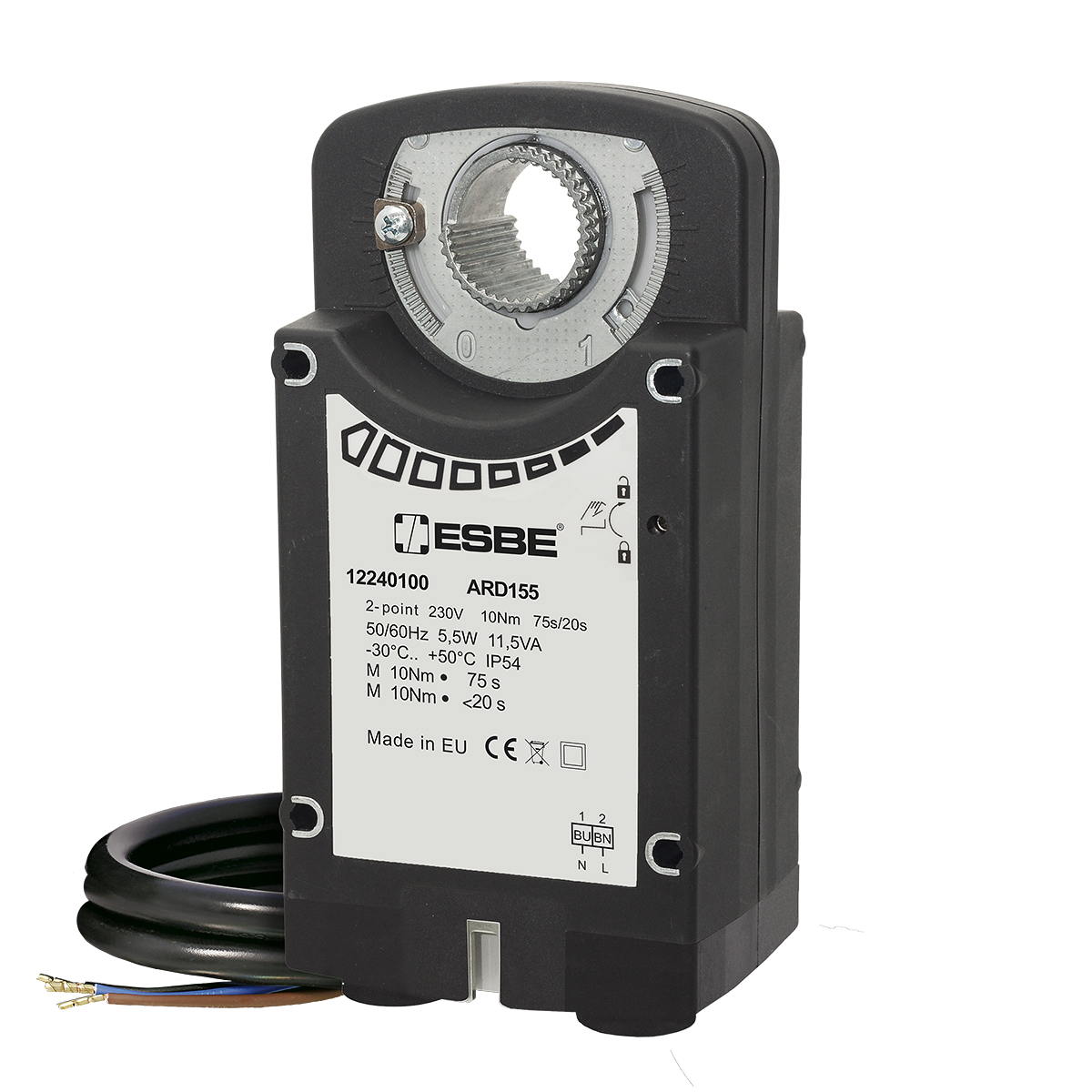

Esbe серии ARD100, ARD200
Приводы ESBE серий ARD100 и ARD200 подходят для управления ротационными смесительными клапанами, а также воздушными заслонками. Привод ARD100 подходит для управления клапанами ESBE размером до DN80 и воздушными заслонками с площадью сечения до 2 м2. Благодаря высокому крутящему моменту привод ARD200 подходит для использования с самыми большими клапанами ESBE DN100-150 и воздушными заслонками с площадью сечения до 4 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту воздушной заслонки.
Номенклатура
ARD100, ARD200
ARD100, ARD200
ARD100, ARD200
Серия ARD100

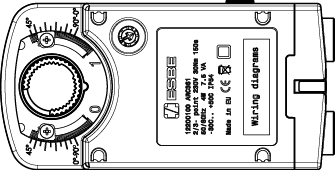

| Артикул | Наименование | Крутящий момент, Нм | Управляющий сигнал | Электропитание В переменного тока | А | B | C | D | Время действия, открытия 90°, сек | Время действия, открытия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1224 01 00 | ARD155 | 10 | 2-точечный | 230 | 42 | 48 | 60 | 68 | 75 | 20 | €592,65 |
| 1224 11 00 | ARD157 | 10 | 2-точечный | 24 | 42 | 48 | 60 | 68 | 75 | 20 | €0 |
| 1226 01 00 | ARD169 | 10 | Пропорциональный | 24 | 42 | 48 | 60 | 68 | 150 | 20 | €586,47 |
Серия ARD200
| Артикул | Наименование | Крутящий момент, Нм | Управляющий сигнал | Электропитание В переменного тока | А | B | C | D | Время действия, открытия 90°, сек | Время действия, открытия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1224 02 00 | ARD255 | 10 | 2-точечный | 230 | 47 | 53 | 70 | 73 | 75 | 20 | €647,11 |
| 1224 12 00 | ARD257 | 10 | 2-точечный | 24 | 47 | 53 | 70 | 73 | 75 | 20 | €586,47 |
| 1226 02 00 | ARD269 | 10 | 2-точечный | 24 | 47 | 53 | 70 | 73 | 150 | 20 | €653,30 |
Поддержка установки
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674. Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. -30 °C
мин. -30 °C
Потребляемая мощность в рабочем режиме:
ARD100-24В 5 Вт
ARD100-230В 5.5 Вт
ARD200-24В 10.5 Вт
ARD200-230В 10.5 Вт
ARD100-230В 5.5 Вт
ARD200-24В 10.5 Вт
ARD200-230В 10.5 Вт
Электропитание:
24V 24В перем. тока (50/60 Гц), 24В пост. тока
230V 230В перем. тока (50/60 Гц), 230В пост. тока
230V 230В перем. тока (50/60 Гц), 230В пост. тока
Класс защиты
24В III
230В II
230В II
Время закрытия:
открытия (2-точечный): 75 с / 90°
открытия (пропорциональный): 150 с/90°
закрытия: 20 с / 90°
открытия (пропорциональный): 150 с/90°
закрытия: 20 с / 90°
Тип кабеля подключения:
ARD100-24В 8.0 ВА
ARD100-230В 11.5 ВА
ARD200-24В 14 ВА
ARD200-230В 22.5 ВА
ARD100-230В 11.5 ВА
ARD200-24В 14 ВА
ARD200-230В 22.5 ВА
Длина кабеля:
1 м
Влажность окружающей среды:
5-95% (относительная влажность, без конденсации)
Номинальное напряжение питания:
19 19-29В перем./пост. тока
85 85-265В перем./пост. тока
85 85-265В перем./пост. тока
Потребляемая мощность в режиме простоя: 24В / 230В
ARD100-24В 2 Вт
ARD100-230В 1.5 Вт
ARD200-24В 2.5 Вт
ARD200-230В 2 Вт
ARD100-230В 1.5 Вт
ARD200-24В 2.5 Вт
ARD200-230В 2 Вт
Степень защиты корпуса:
IP54
Крутящий момент:
ARD100: 10 Нм
ARD200: 20 Нм
ARD200: 20 Нм
Масса:
ARD100: 1.8 кг
ARD200: 2.4 кг
ARD200: 2.4 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
