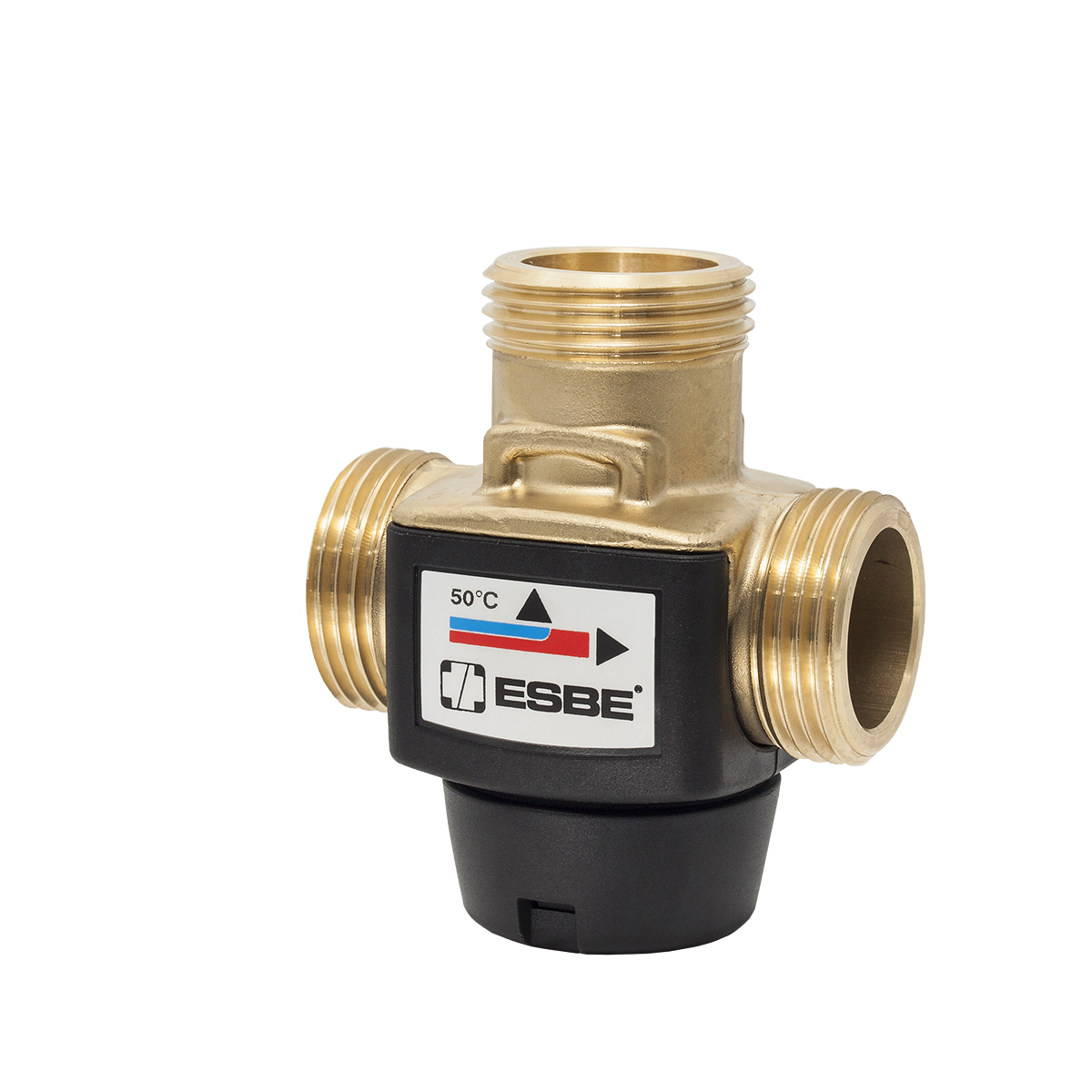

Esbe серии VTD300
Серия VTD300 - используемые для отвода термические клапаны. Когда температура поступающей жидкости ниже номинальной температуры отвода, она отводится в отверстие B, а когда температура поступающей жидкости выше номинальной температуры отвода, она отводится в отверстие A.
Номенклатура
Серия VTD322, наружная резьба
| Артикул | Наименование | Точка переключения °C | KVS | А | B | C | D | DN | Присоединение | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3160 01 00 | VTD322 | 45 | 3,6 | 70 | 42 | 42 | 46 | 20 | G 1" | €120,90 |
| 3160 02 00 | VTD322 | 50 | 3,6 | 70 | 42 | 42 | 46 | 20 | G 1" | €120,90 |
| 3160 03 00 | VTD322 | 60 | 3,6 | 70 | 42 | 42 | 46 | 20 | G 1" | €120,90 |
| 3160 04 00 | VTD322 | 70 | 3,6 | 70 | 42 | 42 | 46 | 20 | G 1" | €107,20 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +110 °C
макс. (постоянно): +100 °C
мин.: 0 °C
макс. (постоянно): +100 °C
мин.: 0 °C
Отводной диапазон закрытия,
45°C: ± 2 °C
50°C, 60°C: ± 3 °C
50°C, 60°C: ± 3 °C
Утечка через закрытый клапан A-AB:
Плотное уплотнение
Утечка через закрытый клапан В-AB
Плотное уплотнение
Макс. дифференциальное падение давления
100 кПа
погрешность точки переключения:
±1 °C
Соединения
Наружная резьба (G), ISO 228/1
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
